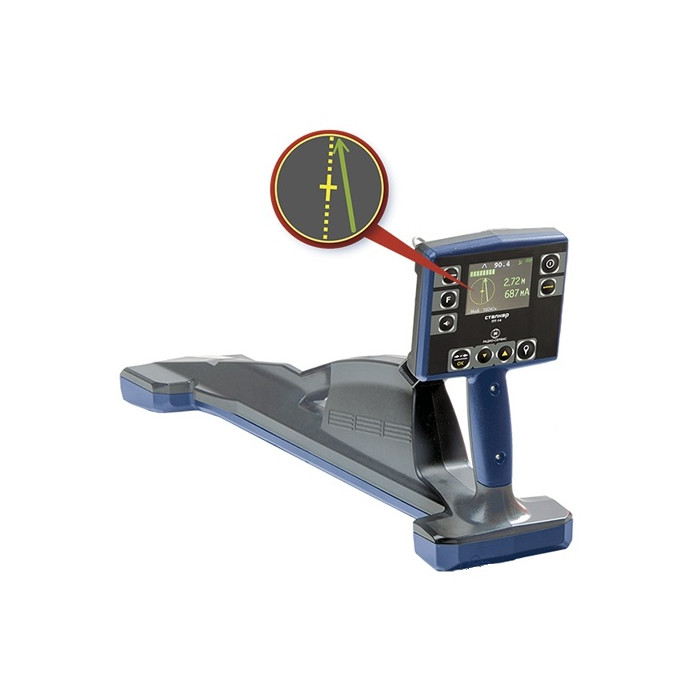

Приемник Сталкер ПТ-14 (встроенный GPS/ГЛОНАСС модуль, Li-Ion)

111 477 руб.

– +

в корзину Заказать в 1 клик

Описание

Характеристики

Комплектация

Приёмник совместно с генераторами ГТ-15, ГТ-75, ГТ-80 обеспечивает обследование кабельных линий и трубопроводов (далее, коммуникации):
Определение планового положения и направления коммуникации с указанием отклонения от её оси с одновременной индикацией глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты (режим «ТРАССА»);
Определение мест повреждения изоляции коммуникаций с одновременным определением ее планового положения и глубины залегания (режим «ТРАССА-ДАТЧИК»);
Отбор жил кабеля, определения мест короткого замыкания или обрыва в кабеле или проводке (совместно с мини-датчиком МД-01).
Приёмник Сталкер ПТ-14 без применения генератора обеспечивает на рабочих частотах:
«50 Гц» и «550 Гц» – поиск коммуникаций (кабельных линий) по наведенным сигналам токов промышленной частоты;
«100 Гц» и «300 Гц» – поиск коммуникаций и мест повреждения изоляции трубопроводов по сигналам электрохимической защиты (ЭХЗ);
«550 Гц» и «1450 Гц» – поиск замыкания на землю воздушных линий (ВЛ) по гармоникам токов промышленной частоты;
«Эфир» – поиск коммуникаций по наведенным сигналам телефонных и «РАДИО» – поиск коммуникаций по наведенным сигналам трансляционных каналов в диапазоне частот от 10 кГц до 36 кГц.
Приемник позволяет записать в память показания отображаемых значений, в том числе с привязкой к координатам, полученным от встроенного (для модификации приемника со встроенным GPS/ГЛОНАСC модулем) или внешнего GPS-устройства (в том числе и смартфона) и передать их в персональный компьютер или устройство с ОС Android для последующего анализа.
ОПИСАНИЕ ПРИЕМНИКА СТАЛКЕР ПТ-14 (ВСТРОЕННЫЙ GPS/ГЛОНАСС МОДУЛЬ, LI-ION):
Приёмник Сталкер ПТ-14 имеет ступенчатую регулировку усиления входного сигнала с шагом 6 дБ (каждый шаг изменяет усиление в два раза).
Диапазон напряжения питания от 7,5 до 5,2 В.
Питание осуществляется от никель-металл-гидридного (Ni-Mh) аккумулятора номинального напряжения «6 В», емкостью «2000 мАч» или от пяти сменных элементов питания типоразмера АА, устанавливаемых в батарейном отсеке. Допускается применение пяти аккумуляторов типоразмера АА номинального напряжения «1,2 В».
Конструкция приёмника обеспечивает извлечение и установку аккумуляторов или батарей (например, для замены) без нарушения пломбирования.
Приёмник имеет индикацию уровня заряда батареи и автоматическое отключение во избежание чрезмерного разряда. Приёмник при подключении блока питания обеспечивает зарядку аккумулятора и защиту от перезаряда без извлечения аккумулятора из приёмника.
Приёмник по каналу беспроводной связи «Bluetooth» имеет связь с внешним GPS «Bluetooth» модулем и с персональным компьютером.
ПРИЛОЖЕНИЕ STALKER TERMINAL ДЛЯ ПРИЕМНИКОВ СТАЛКЕР:
Вышло приложение Stalker terminal для Android для приемников Сталкер ПТ-14, Сталкер ПТ-24, Сталкер ПМ-2.
Программа Stalker terminal позволяет использовать смартфон вместо внешнего GPS трекера.
Основные функции приложения:
передача GPS координат со смартфона Android в приемники Сталкер ПТ-14, Сталкер ПТ-24, Сталкер ПМ-2;
просмотр треков на смартфоне;
экспорт треков для работы на ПК;
объединение нескольких треков.

Параметр	Значение
Значения рабочих частот при работе с генератором и чувствительность на данной частоте	Частота, Гц	Чувствительность не менее, мкА/м*
	273 526 1024 8928 32768 (33к)	500 300 150 25 5
Значения дополнительные рабочие частоты при работе с генераторами других производителей	491, 512, 982, 2000, 2048, 8440, 9828, 10000
Значения рабочих частот при работе без генератора, Гц	25,50,60,100,300, 550 и 1450
Динамический диапазон входных сигналов, не менее, дБ	102
Ширина полосы пропускания для каждой рабочей частоты, не более, Гц	по уровню минус 3 дБ	по уровню минус 60 дБ
	9	24
Определение глубины залегания коммуникации, м	от 0,01 до 10,0
Определение тока рабочей частоты в коммуникации	от 10 мА до 10,0 А
Погрешность показания глубины залегания для одиночной, протяженной прямой коммуникации, не более	±{[4+0,3h(h+1)] %+0,1 м}, где h - измеренное значение глубины
Показания напряжения сигналов на рабочих частотах по входу гнезда «ДАТЧИК»	от 0,01 мВ до 1,70 В
Погрешность показания напряжения	± (3% + 3 е.м.р)
Чувствительность по входу гнезда «ДАТЧИК» при отношении сигнал-шум 6 дБ, не менее, мВ	0,05
Входное сопротивление по входу «ДАТЧИК», МОм	1
Мощность потребления, не более, Вт	2
Время непрерывной работы в нормальных условиях от заряженного аккумулятора, не менее, ч	14
Габаритные размеры, не более, мм	700 х 300 х 140
Масса, не более, кг	1,8

Приемник Сталкер ПТ-14 (встроенный GPS/ГЛОНАСС модуль, Li-Ion)	1
Блок питания приемника	1
Батарейный отсек 5*АА	1
Bluetooth-USB адаптер	1
Руководство по эксплуатации РАМП.464333.008РЭ	1
Чехол солнцезащитный	1
Сумка приемника	1
Упаковка РАМП.323229.015	1
