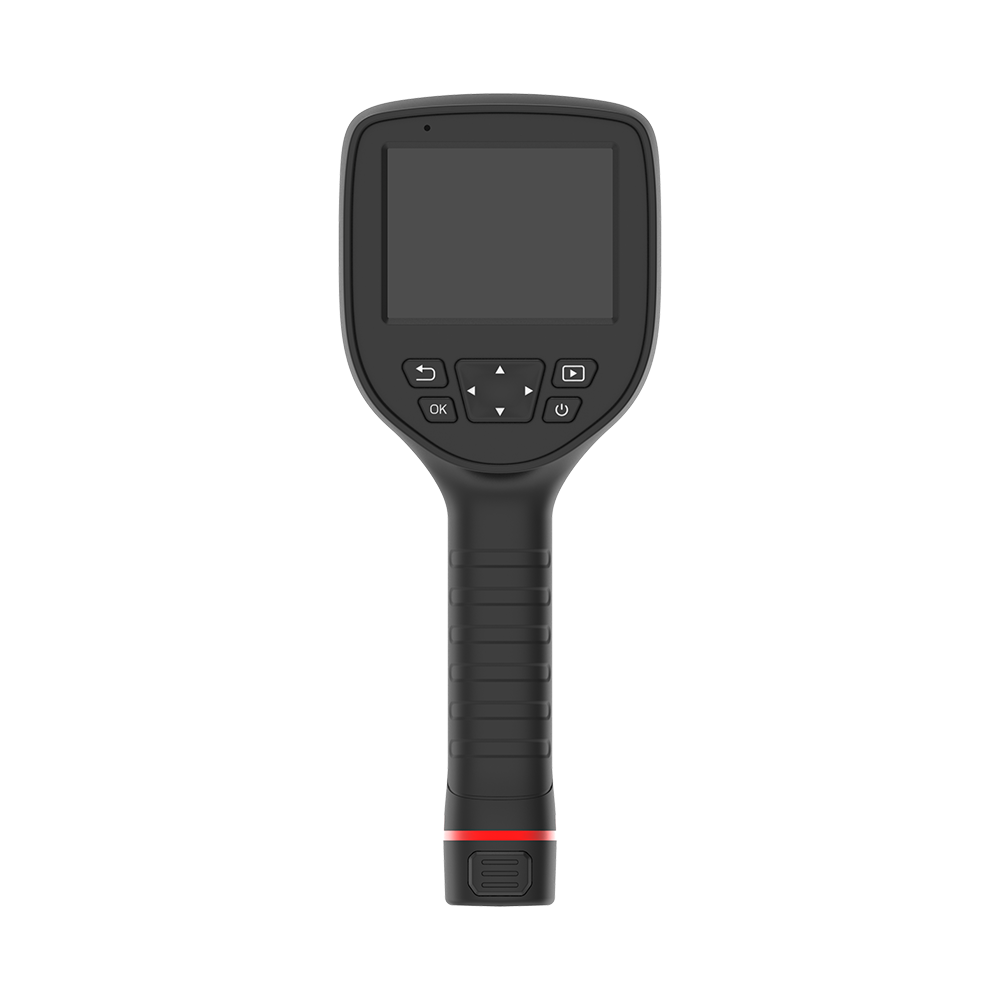

Визуально акустическая камера Seviral ВАД-64

307 440 руб.

– +

в корзину

Описание

Характеристики

Комплектация

Применение

Seviral ВАД‑64 — акустическая визуализационная камера
Современное решение для бесконтактного обнаружения утечек газа и частичных разрядов. Преобразует ультразвуковые сигналы в наглядное изображение с акустической картой поверх видеопотока.
Назначение
Камера Seviral ВАД‑64 предназначена для оперативного поиска утечек сжатых газов (включая метан, пропан, хладагенты) и выявления частичных разрядов в электрооборудовании — трансформаторах, изоляторах, распределительных устройствах.
Основные функции
Обнаружение и количественная оценка утечек газа (мл/мин, уровень потерь)
Выявление и классификация частичных разрядов: точечные, плавающие, поверхностные, коронные
Фото- и видеосъёмка дефектов с наложением акустической карты
Отображение PRPD-диаграммы для анализа частичных разрядов
Автоматическая индикация точки с максимальным уровнем звука
Беспроводная передача данных: Wi‑Fi, 4G, Bluetooth, USB
Геопривязка снимков (встроенный GPS)
Преимущества
Широкий частотный диапазон: 2 кГц – 100 кГц (ультразвук и слышимые звуки)
Дальность обнаружения от 0,3 до 130 метров
Высокая точность позиционирования источника звука — погрешность менее 5 см на 1 метре
Фиксация очень тихих источников (от <20 дБ SPL)
Работоспособность при низких температурах до −20 °C
Лёгкий переносной корпус (650 г), защита IP54 от пыли и брызг
Яркий 3,5‑дюймовый экран, читаемый при солнечном свете

Параметр	Значение
Модель	Seviral ВАД-64
Акустические параметры
Тип микрофона	64 цифровых кремниевых MEMS-микрофона
Чувствительность микрофона	-26 дБFS при 1 кГц
Частотный диапазон	2 кГц – 100 кГц
Расстояние обнаружения	0,3–130 м (зависит от сигнала)
Частота кадров акустического изображения	25 Гц
Макс. уровень звукового давления	120 дБ
Мин. отображаемый уровень звука	<20 дБ SPL (зависит от частоты)
Частота дискретизации акустического сигнала	200 кГц
Погрешность позиционирования	<0,05 м на 1 м (при 40 кГц)
Режимы обнаружения	Утечка газа, частичные разряды
PRPD-диаграмма	Поддерживается
Минимальная обнаруживаемая утечка газа	30 мл/мин (3 м, 0,12 МПа)
Типизация частичных разрядов	Точечный, плавающий, поверхностный, коронный
Видеокамера (видимый свет)
Фокусное расстояние	2,7 мм
Поле зрения (FOV)	66°
Максимальное разрешение фото	2592×1944
Разрешение экрана	800×480 (видео 800×480)
Фокусировка	Фиксированная
Дисплей
Экран	3,5″, 640×480, читаемый при солнце
Цветовые палитры	8 (железо-красная, серая, инверсная и др.)
Связь и передача данных	Wi-Fi, 4G, Bluetooth, USB
GPS	Встроенный, геотегинг
Хранение	SD-карта 32 ГБ (в комплекте), фото JPG, видео MP4
Питание
Тип батареи	Сменный Li-Ion
Напряжение	12 В DC
Время работы	>2 часа (25°C, обычное использование)
Зарядное устройство	Двухместный стакан
Физические параметры
Вес	650 г
Размеры	102×95×257 мм
Условия эксплуатации
Рабочая температура	от –20°C до +55°C
Температура хранения	от –40°C до +70°C
Влажность	≤95% (без конденсации)
Степень защиты	IP54

Акустическая камера Seviral ВАД‑64
Сменный литий-ионный аккумулятор
Двухместное зарядное устройство (зарядный стакан)
Высокоскоростная SD‑карта 32 ГБ
Кабель USB для передачи данных на ПК
Руководство пользователя и документация

Области применения
Энергетика: подстанции, ЛЭП, распределительные устройства
Нефтегазовая отрасль: трубопроводы, фланцы, арматура — поиск утечек метана, пропана
Промышленность: утечки сжатого воздуха, азота, хладагентов
Железнодорожный транспорт: диагностика тормозных систем и пневмооборудования
Компрессорные и насосные станции: оперативный контроль герметичности
Электротехнические лаборатории: выявление частичных разрядов в изоляции, трансформаторах, вводах
