Комплекс дефектопоисковый "Сталкер" ВЛ на одну секцию шин

216 916 руб.

– +

в корзину Заказать в 1 клик

Описание

Характеристики

Комплектация

Сталкер ВЛ предназначен для определения однофазного замыкания на землю (ОЗЗ) в распределительных сетях 6-10 кВ воздушных (кабельных) линий с изолированной нейтралью и локализации места без отключения линии, позволяя отказаться от метода кратковременных отключений фидеров подстанций и распределительных устройств.
При возникновении однофазного замыкания на землю воздушной линии с изолированной нейтралью, включаем генератор и в этот момент идет сигнал генератора на всю секцию шин. Напряжение питания генератора 220В переменного тока.
При поднесении приёмника "ПТ-01ВЛ" к каждой из ячейки на поврежденной линии будет максимальное значение индикации.
После определения поврежденного фидера, локация места повреждения достигается путём перемещения оператора с приёмником вдоль воздушной линии 6-10 КВ соблюдая технику безопасности не нарушая минимальное допустимое расстояние.
Движение допускается осуществлять на автотранспорте в стороне от линии до 10м, при этом направляя приёмник на ось поврежденной ВЛ.
Запатентованный метод определения поврежденного фидера с применением генератора;
Благодаря высокой чувствительности и избирательности приемника достигается высокая точность определения места с ОЗЗ в разветвленных сетях с большой протяженностью;
Возможность поиска без применения генератора при больших значениях тока ОЗЗ (аналогично работе с прибором типа „Квант”, "Волна", "Зонд");
Функция контроля наличия напряжения на ВЛ 6-10 кВ по электрическому полю, для определения факта отключения поврежденной линии, в процессе поиска места повреждения;
Малые габариты и вес (размер, не более 170х110х35 мм, масса, не более 0,35 кг);
Диапазон рабочих температур от – 30 до + 55 º С.
Особенности
Определение поврежденного фидера и места с ОЗЗ при токах замыкания на землю порядка сотен миллиампер;
Нахождение мест повреждения без дополнительных кабельных вставок и искусственного увеличения рабочего тока на землю;
Поиск повреждения не зависит от нагруженности фидера и может вестись без отключения потребителей, в частности на нефтяных месторождениях, где отключение потребителей приводит к значительным потерям;
Высокая помехоустойчивость.

Наименование параметра		Значение
Генератор ГТ-100ВЛ
1 Выходное напряжение, не более, В		400*
2 Формируемые рабочие частоты, Гц		Двухчастотный, основная частота 526
3 Отклонение от рабочей частоты, Гц, не более		±1
4 Диапазон напряжений питания переменного тока (от 45 до 55 Гц), В		от 198 до 242
5 Максимальная потребляемая мощность, не более, ВА		150*
6 Габаритные размеры, не более, мм		370х320х135
7 Масса, не более, кг		8,5
Примечание *: параметры генератора нормируются на нагрузку 0,066 мкФ.
Приемник ПТ-01ВЛ
8 Номинальные значения рабочих частот, Гц	при работе с генератором	526
	при работе без генератора	50, 550
9 Чувствительность к току, протекающему на расстоянии 1 метр при отношении сигнал-шум 6 дБ, не менее, мкА		400
10 Динамический диапазон входных сигналов, не менее, дБ		92
11 Ширина полосы пропускания для каждой рабочей частоты, не более, Гц		по уровню минус 3 дБ	по уровню минус 60 дБ
		9	24
12 Диапазон напряжений питания постоянного тока, В		от 4,4 до 6,0
13 Габаритные размеры, не более, мм		175´115´40
14 Время непрерывной работы в нормальных условиях при заряженных аккумуляторах, не менее, ч		7
15 Масса, не более, кг		0,9
Блок согласования БС-3
16 Ограничение входного напряжения переменного тока, не более, В		700
17 Габаритные размеры, не более, мм		225´175´145
18 Масса, не более, кг		1,5

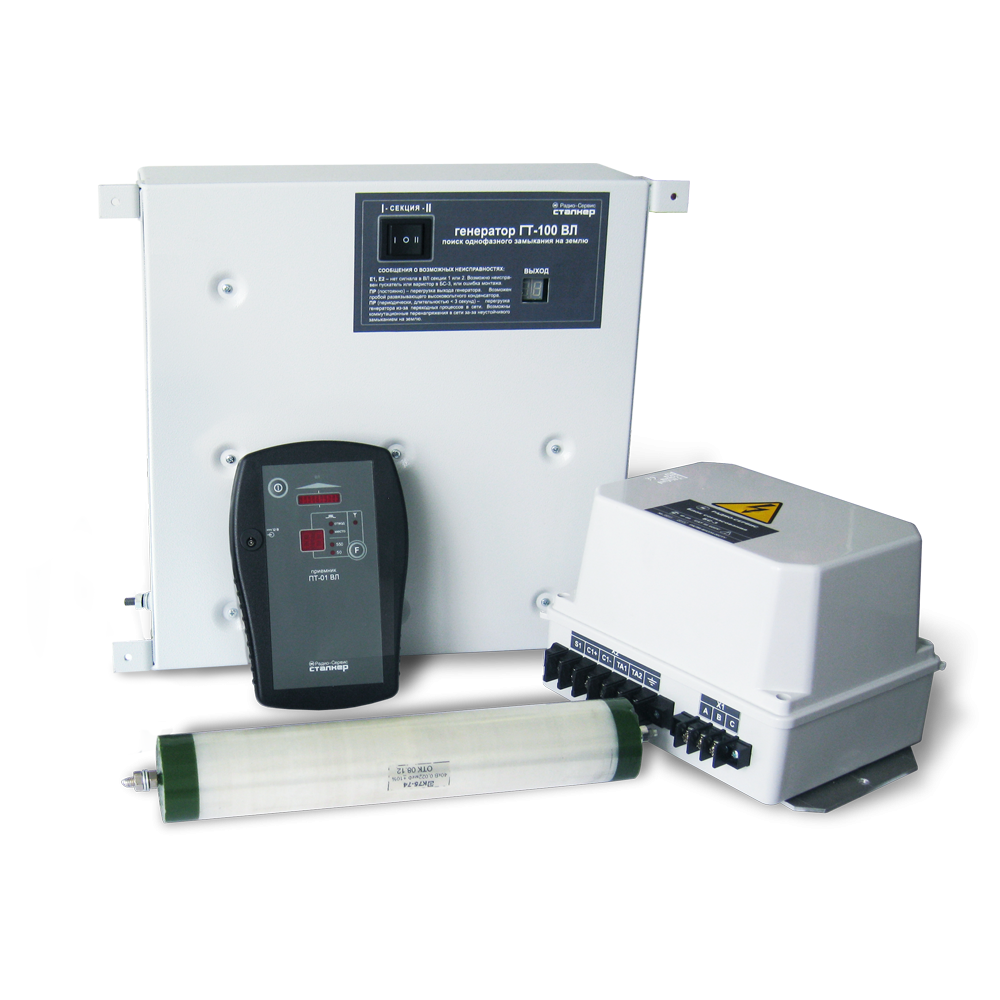

Генератор "ГТ - 100 ВЛ"
Приемник "ПТ - 01 ВЛ"
Блоки согласования БС-3
Конденсаторы высоковольтные (3 шт.)
Хомуты для крепления конденсаторов (6 шт.)
Сумка для переноски приёмника
Руководство по эксплуатации на комплекс
Блок питания БПН-А 12-0,5
Ni-MH аккумулятор типоразмера АА (4 шт.)
