MS150 TuScan - Мобильный сканер для механизированного УЗК.
Использование антенных решеток (АР) в составе мобильного сканера позволяет равномерно перемещать АР вдоль сварного шва с целью соблюдения стабильного акустического контакта и равного расстояния относительно оси сварного шва (Х-координата). Полученные сканограммы (B, С, D - Сканы) позволяют проводить комплексный анализ всего сварного соединения.

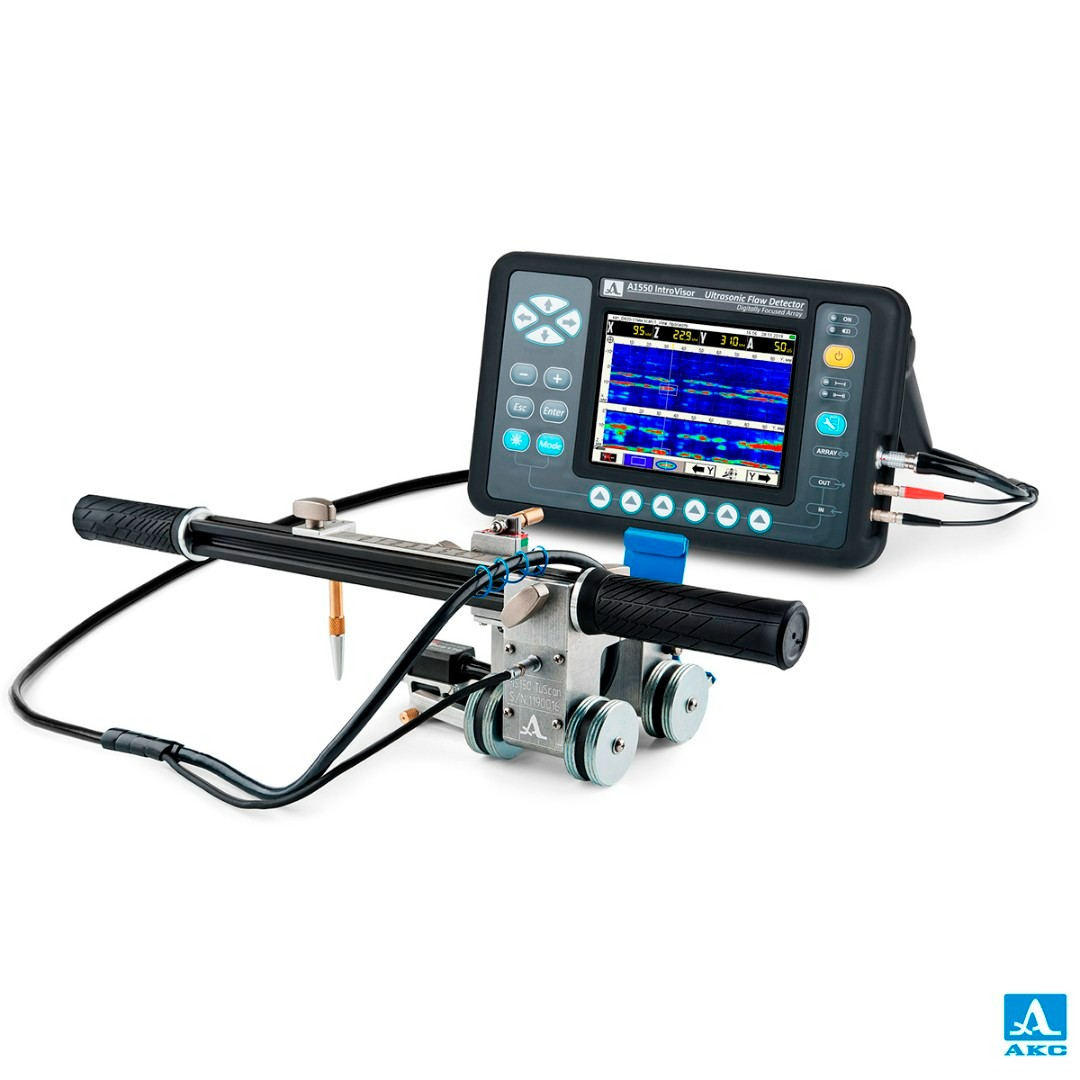

С целью проведения механизированного контроля мобильный сканер MS150 TuScan с установленной АР необходимо соединить с электронным блоком ультразвукового дефектоскопа - томографа А1550 IntroVisor с помощью специализированного кабеля для последующей записи полученных координат дефектов.
Опционально мобильный сканер MS150 TuScan может быть использован с ультразвуковым дефектоскопом - томографом А1525 Solo. Для этого необходимо дополнить прибор специализированной версией внутреннего программного обеспечения с режимом СКАНЕР (С-СКАН) за отдельную плату.

Наименование параметра	Значение
Диапазон измерений расстояния, мм	от 0 до 5000 с шагом 0,5
Пределы допускаемой абсолютной погрешности измерений расстояния, мм	± (0,01 *L+0,5) где L – измеренное расстояние (пройденный путь), мм
Число импульсов на оборот	4096
Диаметр колеса, мм	40
Разъем для подключения	MINI-CON PAN MT #20 CRIMP
Габаритные размеры (при максимальном расположении ручек), мм, не более	500×230×120
Масса, кг, не более	2
Средний срок службы, лет	3
Условия эксплуатации
температура окружающей среды, ºС	от – 30 до +55
относительная влажность воздуха при температуре +35 °С	95

Наименование	Количество, шт.
Сканер мобильный MS150 TuScan	1
Кабель LEMO – MINI-CON PAN MT #20 CRIMP 6 м	1
Коммутатор антенной решетки М9100 со встроенным кабелем 6 м	1
Акустический модуль М9180 (4.0 MГц, наклонный, плоский)	1
Сумка	1

Опционально:

Акустический модуль M9184 (7.5MГц, наклонный, плоский)
Акустический модуль M9185 (4МГц, наклонный, плоский с увеличенной апертурой)

Для контроля труб разных диаметров возможна притирка акустических модулей М9180 и М9184:

Диаметр притирки, мм	Диапазон диаметров труб, мм
63	57-64
73	68-76
89	81-92
114	95-121
141	121-152
168	140-180
219	178-245
273	219-315
356	314-426
610	426-864

Для механизированного контроля сварных швов с автоматической подачей жидкости:

Баллон для жидкости объемом 5, 9 и 12 литров.
Комплект трубок, соединительных переходов, регулятор, клапан.
