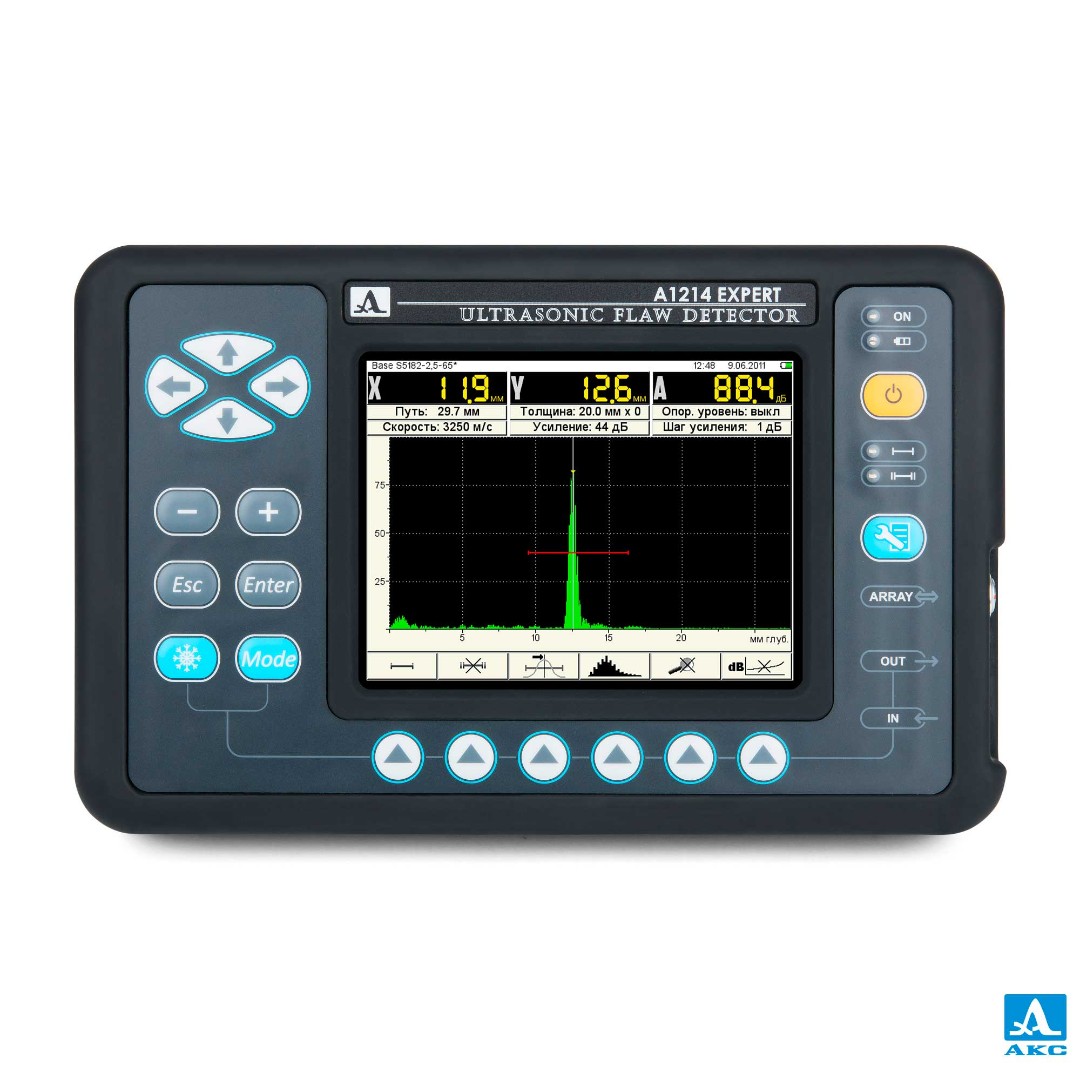

Ультразвуковой дефектоскоп А1214 EXPERT

Параметр

Значение

Диапазон устанавливаемых номинальных частот ультразвука

от 0,5 до 15,0 МГц

Отклонение рабочих частот от номинальных

± 10%

Диапазон настройки на скорость ультразвука в материале

от 500 до 14 999 м/с

Диапазон перестройки усиления приемника

от 0 до 100 дБ

Отклонение установки усиления

± 1,0 дБ

Диапазон измерений глубины залегания дефекта (по стали) с прямыми преобразователями:

S3568 2.5A0D10CL

от 7 до 6 000 мм

D1771 4.0A0D12CL

от 2 до 3 000 мм

Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта H с прямыми преобразователями

±(0,02H+1,00) мм

Диапазон измерений глубины залегания дефекта (по стали) с наклонными преобразователями:

S5182 2.5A65D12CS

от 2 до 1 300 мм

S5096 5.0A70D6CS

от 2 до 500 мм

Пределы допускаемой абсолютной погрешности измерений координат дефекта (по стали) с наклонными преобразователями:

глубины H

±(0,03H+1,00) мм

дальности по поверхности L

±(0,03L+1,00) мм

Диапазон измерений временных интервалов на частоте 2,5 МГц

от 0 до 1 900 мкс

Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм

±(0,1+0,0001Тизм) мкс

Источник питания

аккумулятор

Номинальное значение напряжения питания

11,1 В

Время непрерывной работы от аккумулятора при нормальных климатических условиях, не менее:

18 ч

Диапазон рабочих температур

от -30 до +55ºC

Тип дисплея цветной

TFT

Разрешение дисплея

640 х 480

Габаритные размеры электронного блока:

260 х 166 х 80 мм

Масса с аккумулятором:

1,8 кг
