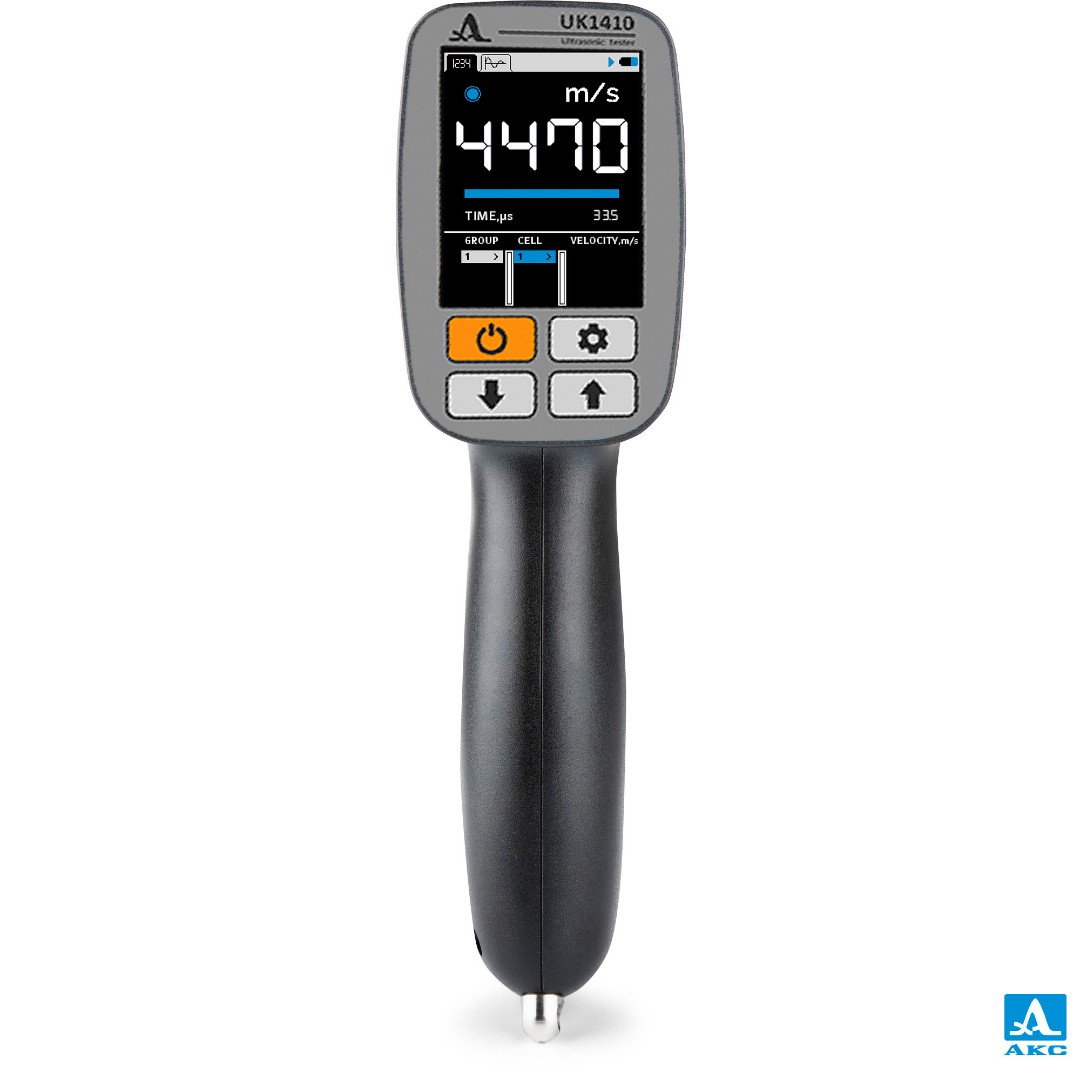

Ультразвуковой тестер UK1410

375 000 руб.

– +

в корзину Заказать в 1 клик

Описание

Характеристики

Комплектация

Применение

UK1410 предназначен для измерения времени и скорости распространения продольных ультразвуковых волн в твёрдых материалах при сквозном прозвучивании. В процессе контроля допускается проведение поверхностного прозвучивания.
Измерение скорости и времени может проводиться на основе изменяемой базы с целью определения прочности и целостности материалов и конструкций. Оценка прочности основана на корреляции скорости распространения ультразвуковых волн в материале с его физико-механическими характеристиками и физическим состоянием.
В корпус ультразвукового тестера UK1410 встроен семиэлементный преобразователь с сухими точечным контактом (СТК), принимающий ультразвуковую волну. Излучение ультразвуковой волны осуществляется выносным семиэлементным СТК преобразователем, подключенным к корпусу прибора с помощью одинарного кабеля LEMO-LEMO.
Наличие многоэлементного преобразователя повышает энергию сигнала, что позволяет проводить контроль больших толщин конструкций из бетона.
Особенности
Цветной, антибликовый 2,8'' TFT дисплей.
Встроенная система автоматической регулировки усиления (АРУ).
Эргономичный корпус из лёгкого и ударопрочного пластика.
Встроенный, быстро заряжаемый LiFePO4 аккумулятор с увеличенным сроком службы и циклом заряда/разряда, способный работать при низких температурах.
Энергонезависимая память на 50 000 измерений с возможностью сортировки по группам.
Передача данных на внешний компьютер с помощью USB и bluetooth.
Удобное меню и быстрый доступ к функциям управления.
Индикатор уровня заряда аккумулятора.
Оперативное управление яркостью подсветки экрана прибора.
Наличие А-Скана сигнала.

Параметр	Значение
Тип преобразователей	недемпфированные СТК
Конфигурация преобразователя	7 капсул, расположенных «ромашкой»
Амплитуда зондирующего импульса, В	400
Рабочая частота, кГц	50
Диапазон устанавливаемой задержки, мкс	от 0 до 20
Временной сдвиг, мкс	от 0 до 500
Диапазон устанавливаемой величины базы, мм	от 50 до 2500
Максимальное число накоплений	64
АРУ	отключаемое
Максимальная толщина контролируемого объекта, м	2,5
Дискретность индикации времени распространения ультразвуковых волн, мкс	0,1
Дискретность индикации скорости распространения ультразвуковых волн, м/с	10
Диапазон измерений времени распространения продольных ультразвуковых волн, мкс	от 10 до 700
Диапазон измерений времени распространения продольных ультразвуковых волн, м/с	от 1000 до 15000
Пределы допускаемой абсолютной погрешности измерений времени распространения ультразвуковых волн, мкс, где t измеренное значение времени, мкс	±(0,02·t+0,1)
Пределы допускаемой абсолютной погрешности измерений скорости распространения ультразвуковых волн, м/с, где с измеренное значение скорости, м/с ε–относительная погрешность базы измерений	±(0,02+ε)∙с+10)
Номинальное напряжения питания, В	3,3
Продолжительность непрерывной работы при яркости дисплея 80%, температуре 25°С, ч, не менее	16
Экран	2,8”, 320×240 точек
Габаритные размеры электронного блока, мм, не более	230х125х65
Габаритные размеры внешнего преобразователя, мм, не более	Ø 60х80
Масса электронного блока, г, не более	420
Средняя наработка на отказ, ч	18 000
Установленный срок службы, лет	5
Условия эксплуатации:
температура воздуха, °С	от минус 10 до плюс 55
относительная влажность воздуха при температуре плюс 35°С, %, не выше	95

UK1410 - электронный блок ультразвукового тестера
Антенная решетка М1001 0.05A0D25PL
Кабель "АКС" LEMO-LEMO одинарный 3 м
Сетевой адаптер 220 В - USB
Кабель USB A - Micro B
Калибровочный образец UCB 01006
Жесткий кейс Т14

Назначение
Поиск инородных включений, полостей, непроливов, расслоений и трещин в объектах контроля из бетона, железобетона и природного камня при наличии двухстороннего доступа к объекту.
Оценка прочности бетона с помощью построения корреляционной (градуировочной) кривой, отражающей зависимость времени и скорости распространения ультразвуковых волн в объекте с его физико-механическими свойствами и физическим состоянием.
Максимальная толщина контролируемого объекта – 2 500 мм.
Контроль конструкций из железобетона бетона толщиной до 1 000 мм.
Оценка возраста материала при условии изменения его свойств со временем.
Оценка пористости и трещиноватости материала.
