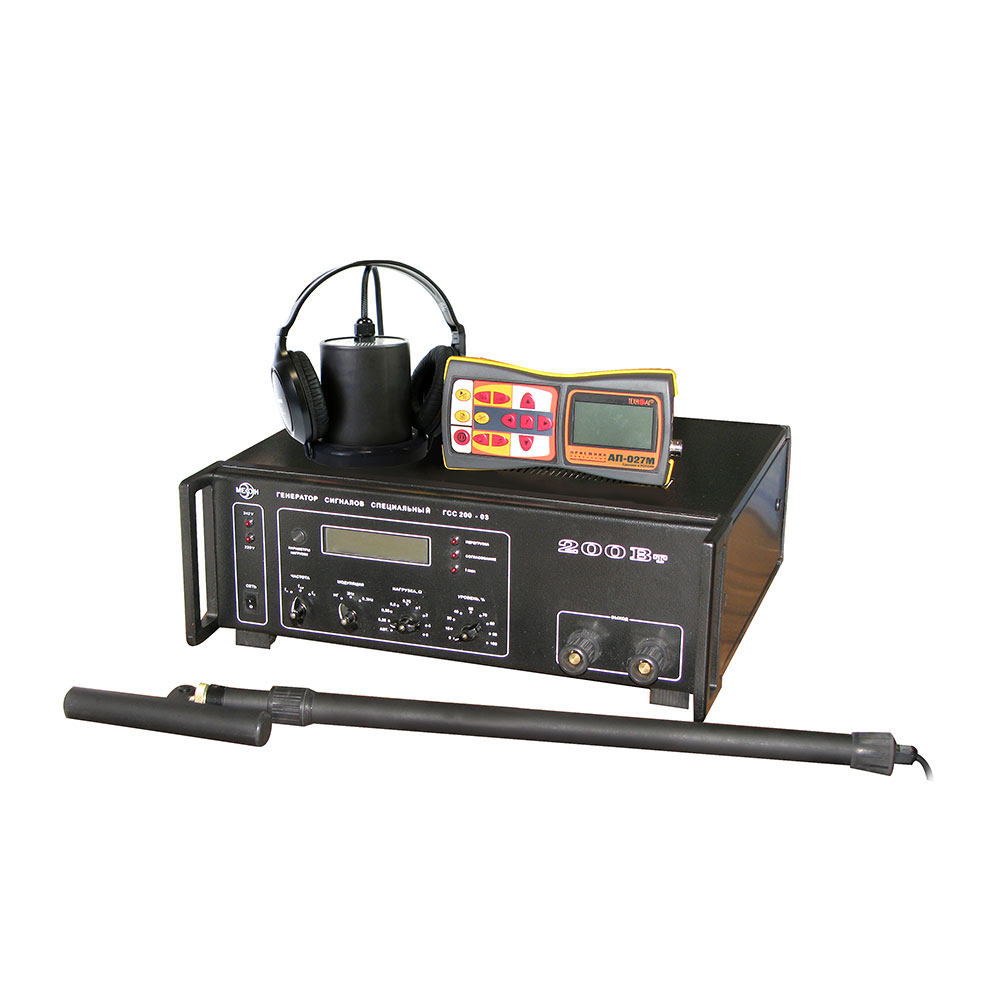

Атлет ТЭК-227АН - кабеледефектоискатель

372 360 руб.

– +

в корзину Заказать в 1 клик

Описание

Характеристики

Комплектация

Применение

Назначение кабеледефектоискателя Атлет ТЭК-227АН
Предназначен для поиска подземных трасс, электрических кабелей и трубопроводов, а также определения глубины их залегания и мест повреждения.
Генератор мощностью 200 Вт используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабельных линий индукционным методом. Позволяет прибору производить трассировку с высокой дальностью и осуществлять высокоэффективный поиск мест повреждения кабелей.
Комплект с мощным генератором.
Решаемые задачи кабеледефектоискателем Атлет ТЭК-227АН
Поиск кабеля пассивным методом.
Обнаружение места прохождения скрытых коммуникаций.
Поиск мест повреждений кабеля акустическим способом.
Поиск мест повреждений кабеля электромагнитным способом.
Особенности приемника АП-027М
Цифровой трассопоисковый приемник.
Большой ЖК дисплей с переключаемыми режимами работы и индикации.
Отображение частотного спектра входного сигнала.
Вывод звукового сигнала как на наушники оператора, так и на встроенный динамик.
Приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105).
При работе с акустическим - диапазон частот 0.03...2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта.
При работе с электромагнитным датчиком - широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50...8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц.
Класс защиты корпуса от внешних воздействий IP54.

Характеристики трассопоискового приемника АП-027М

Параметр	Электромагнитный трассо-дефектопоиск	Акустический трассо-дефектопоиск
Вид принимаемого сигнала	непрерывный / прерывистый	монотонный / импульсный
Частоты цифровой фильтрации	Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц	Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
	Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц
«Широкая полоса»	0,05…8,6 кГц	0,09…2,20 кГц / 0,03…0,50 кГц
Визуальная индикация	ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	Головные телефоны - натуральный широкополосный или отфильтрованный сигнал
	Головные телефоны - синтезированный звук ЧМ	-
	Встроенный излучатель - синтезированный звук ЧМ
Питание	напряжение 4…7 В: - аккумуляторы «тип АА» 1,2 В 4 шт. - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; - внешний аккумулятор
Количество сохраняемых значений в памяти	30
Время непрерывной работы, не менее	20 часов
Диапазон эксплуатационных температур	-20…+50ºС
Класс защиты	IP54
Габаритные размеры	220x102x42 мм
Масса	0,46 кг

Характеристики генератора сигналов ГСС-200-03

Параметр	Значение
Рабочие частоты, Гц	525, 1025, 8875
Максимальная выходная мощность, Вт	200
Режимы согласования с нагрузкой	ручной и автоматический
Диапазон согласуемых нагрузок, Ом	0,25÷8
Величина тока в диапазоне нагрузок, А	от 20 до 3,5
Время согласования с нагрузкой, мин, не более	1
Напряжение питания	~220 В, 50 Гц
Потребляемая мощность, ВА, не более	300
Условия эксплуатации: температура, °С влажность при температуре 30 °С, %	от -30 до +40 до 90
Габаритные размеры, мм, не более	490x489x177
Масса, кг, не более	17

Характеристики акустического датчика AD-327

Параметр	Значение
Габаритные размеры прибора, не более, мм	120х135
Масса, не более, кг	1,7

Характеристики электромагнитного датчика EMD-257

Параметр	Значение
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)

Трассопоисковый приемник АП-027M	1 шт.
Генератор ГСС-200-03	1 шт.
Комплект акустического датчика AD-327	1 шт.
Датчик электромагнитный EMD-257	1 шт.
Головные телефоны	1 шт.
Держатель для приемника АП-027.00.010	1 шт.
Сумка для генератора ГСС-200-03 (чехол 53155)	1 шт.
Сумка для электромагнитного датчика EMD-257 (чехол 53186)	1 шт.
Сумка для комплекта (чехол 53207)	1 шт.
Крестовая отвертка	1 шт.
Батарейки для приемника (AA)	4 шт.
Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030	1 шт.
Руководство по эксплуатации	2 шт.
Паспорт	1 шт.

Дополнительная комплектация

Комплект аккумуляторов и зарядное устройство для приемника АП-027M

Рекомендуемые области применения кабеледефектоискателя Атлет ТЭК-227АН
Электроэнергетика.
