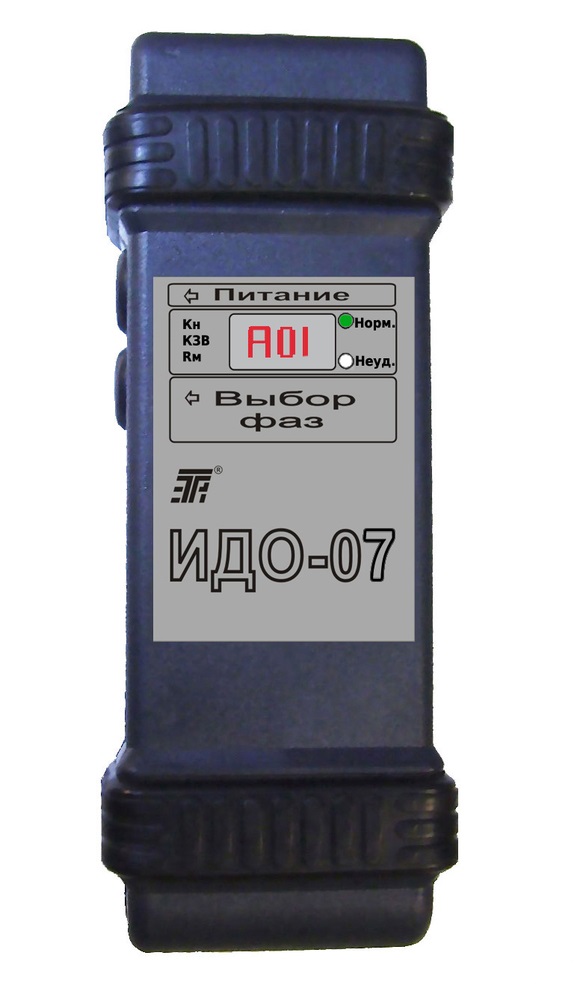

ИДО-07 — индикатор дефектов обмоток электрических машин

85 000 руб.

– +

в корзину Заказать в 1 клик

Описание

Характеристики

Комплектация

Применение

ИДО-07 – это портативный прибор, предназначенный для контроля обмоток электрических машин.
ИДО-07 – обеспечивает обнаружение :
междувитковых замыканий, обрыва фазы и неправильного соединения фаз в трёхфазных обмотках;
междувитковых замыканий в катушках, уложенных в пазы;
неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками.
ИДО-07 позволяет выявить дефекты трехфазной обмотки машины напряжением до 1000 В в сборе, а также выявить дефекты распределённой обмотки статора или ротора разобранной машины напряжением до 1000 В (кроме обмоток с уравнительными соединениями).

Параметр	Значения
1) контролируемые параметры:
- при проверке трёхфазной обмотки на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз	коэффициент несимметрии фазных токов (Кн)
- при проверке катушек, уложенных в пазы, на наличие междувитковых замыканий	ток в проверяемой катушке
- при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками	сопротивление изоляции (Rи)
2) контролируемый диапазон Кн, %	0-99
3) контролируемый диапазон Rи, МОм	0-500
4) величина Кн при замыкании одного витка в фазе, % не менее	10
5) выходное постоянное напряжение при измерении Rи, В	1000±100
6) индикация	светодиодная и светодиодная алфавитно-цифровая трехразрядная
7) питание	автономное или от внешнего блока питания
8) напряжение питания, В	5 (-1,0+0,6)
9) потребляемая мощность, Вт, не более	0.5
10) габаритные размеры, мм	205х80х50
11) масса, кг, не более	0,5
12) рабочее положение	произвольное
13) параметры внешнего блока питания:
- номинальное постоянное напряжение на выходе, В	5
- номинальный ток на выходе А	1
- номинальное переменное напряжение на входе, В	220

Индикатор дефектов обмоток электрических машин ИДО-07	1
Аккумулятор (размер АА)	4
Блок питания БПИД-2	1
Кабель соединительный	1
Индукционный датчик	1
Провод соединительный	2
Руководство по эксплуатации	1
Футляр	1

Принцип работы индикатора дефектов обмоток электрических машин ИДО-07:
при проверке обмотки на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз сравниваются полные сопротивления двух фаз обмотки при подаче на них переменного напряжения амплитудой до 10 В, частотой до 10 кГц. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными;
при проверке катушек, уложенных в пазы, индуктируется импульсная ЭДС в проверяемой катушке. В случае наличия в последней КЗ витков происходит регистрация импульса магнитной индукции поля, создаваемого током короткого замыкания, протекающим по ним;
при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговым значением (0,5 МОм).
