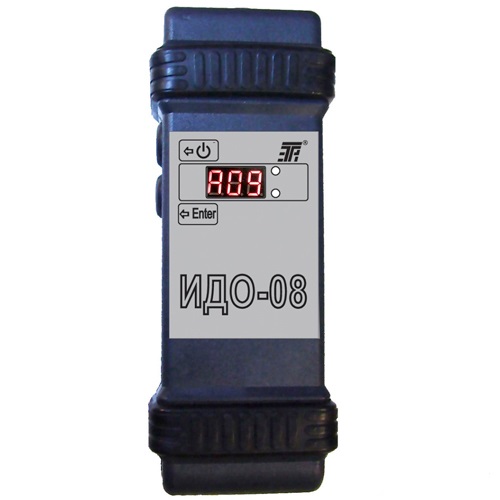

ИДО-08 — индикатор дефектов обмоток электрических машин

92 600 руб.

– +

в корзину Заказать в 1 клик

Описание

Характеристики

Комплектация

Применение

ИДО-08 – это портативный прибор, предназначенный для контроля обмоток электрических машин.
ИДО-08 обеспечивает проверки:
трехфазных обмоток на наличие межвитковых замыканий, обрыва фазы и неправильного соединения фаз;
катушек обмоток, уложенных в пазы, на наличие межвитковых замыканий;
состояния изоляции обмоток относительно корпуса машины и между обмотками;
последовательности фаз обомок трехфазных двигателей и источников их питания.
ИДО-08 позволяет выявить дефекты трехфазной обмотки машины напряжением до 1000 В в сборе, а также выявить дефекты распределённой обмотки статора или ротора разобранной машины напряжением до 1000 В (кроме обмоток с уравнительными соединениями).

Наименование проверки	Наименование прибора
Наименование проверки	ИДО-06	ИДО-07	ИДО-08	ИДВИ-04	ИДВИ-05
Проверка трехфазных обмоток на наличие межвитковых замыканий, обрыва фазы и неправильного соединения фаз	+	+	+	-	+
Проверка катушек обмоток, уложенных в пазы, на наличие межвитковых замыканий	-	+	+	+	+
Проверка полюсных катушек на наличие межвитковых замыканий	-	-	-	+	+
Проверка износа межвитковой изоляции трехфазных всыпных обмоток	-	-	-	-	+
Проверка катушек обмоток, уложенных в пазы, на возможность возникновения межвитковых замыканий при повышенном напряжении	-	-	-	+	-
Проверка короткозамкнутых роторов на наличие обрывов стержней	-	-	-	-	+
Проверка состояния изоляции обмоток относительно корпуса и между обмотками	+	+	+	+	+
Проверка последовательности фаз обмоток трёхфазных двигателей и источников их питания	-	-	+	-	-

Индикатор дефектов обмоток электрических машин ИДО-08	1
Аккумулятор (Li-Ion, тип 14500), шт	1
Кабель соединительный	1
Индукционный датчик	1
Провод соединительный	2
Блок питания	1
Кабель USB Type – C	1
Руководство по эксплуатации	1
Футляр	1

Принцип работы индикатора дефектов обмоток электрических машин ИДО-08:
при проверках обмотки на наличие межвитковых замыканий, обрыва фазы и на правильность соединения фаз сравниваются полные сопротивления двух фаз обмотки при подаче на них переменного напряжения амплитудой до 10 В частотой до 10 кГц. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными;
при проверке катушек, уложенных в пазы, индуктируется импульсная ЭДС в проверяемой катушке амплитудой до 3 В/виток. В случае наличия в последней КЗ витков происходит регистрация импульса магнитной индукции поля, создаваемого током короткого замыкания, протекающим по ним;
при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговым значением (0,5 МОм);
при проверке последовательности фаз обмоток трехфазных двигателей трехфазная система напряжений на выводах обмотки исследуемого двигателя генерируется вращением его ротора вручную;
при проверке последовательности фаз источника питания трехфазного двигателя анализируется трехфазная система напряжений, которые генерируются на зажимах соединительного кабеля индикатора, размещенных на поверхности изоляции фазных проводов источника питания (без контакта с проводниками).
