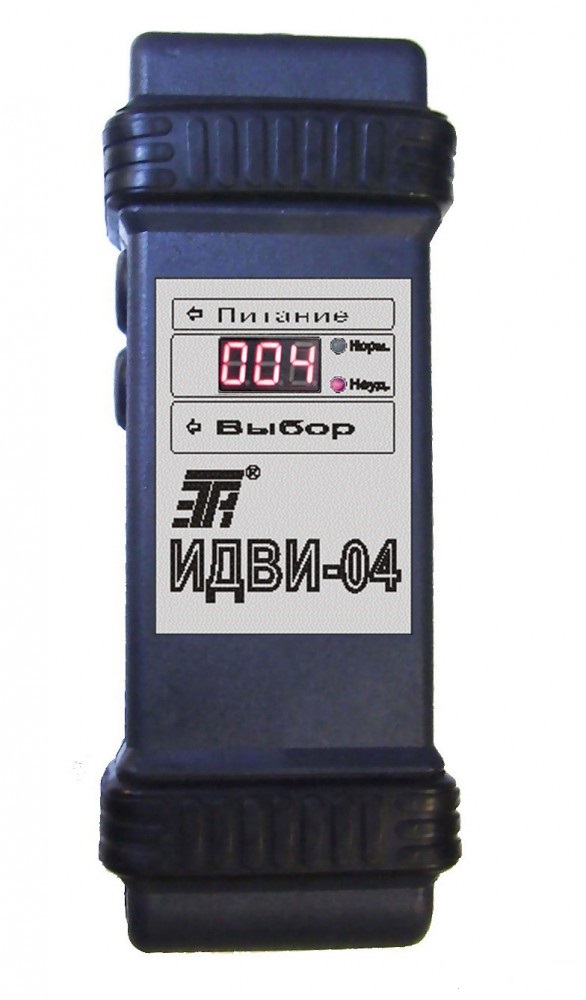

ИДВИ-04 — индикатор дефектов обмоток электрических машин

85 700 руб.

– +

в корзину Заказать в 1 клик

Описание

Характеристики

Применение

Особенности ИДВИ-4:
ИДВИ-04 обеспечивает обнаружение:
междувитковых замыканий и плохого качества междувитковой изоляции в катушках распределённых обмоток, уложенных в пазы;
междувитковых замыканий в катушках сосредоточенных обмоток;
неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками.
ИДВИ-04 позволяет выявить дефекты обмоток электрической машины напряжением до 1000 В (кроме обмоток с уравнительными соединениями). Минимальная длина пакета жестей проверяемой машины – 45 мм.

Параметр	Значение
При проверке катушек распределённых обмоток, уложенных в пазы, на наличие междувитковых замыканий и плохого качества междувитковой изоляции	Ток в проверяемой катушке
При проверке катушек сосредоточенных обмоток на наличие междувитковых замыканий	Коэффициент различия напряжений на катушках (Кр)
Контролируемый диапазон Кр, %	0-99
Контролируемый диапазон Rи, МОм	0-500
Величина Кр при замыкании одного витка в катушке, % не менее	10
Амплитуда импульсного испытательного напряжения:	При проверке катушек распределенных обмоток, В/виток - 1,2,4,8,16 При проверке катушек сосредоточенных обмоток, В - 400
Выходное постоянное напряжение при измерении Rи, В	1000(-100+100)
Индикация	Светодиодная и светодиодная алфавитно-цифровая трехразрядная
Питание	Автономное или от внешнего блока питания
Напряжение питания, В	5 (-1,0 + 0,6)
Потребляемая мощность, Вт, не более	4
Масса, кг, не более	0,5

Принцип работы индикатора:
при проверке состояния междувитковой изоляции и цепей катушек индуктируется импульсная ЭДС в проверяемой катушке. В случае наличия в последней КЗ витков происходит регистрация импульса магнитного поля от тока короткого замыкания, протекающего по ним;
при проверке катушек сосредоточенных обмоток на наличие междувитковых замыканий принцип работы индикатора базируется на сравнении интегральных оценок качества имульсов напряжения на катушках;
при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговым значением (0,5 МОм).
