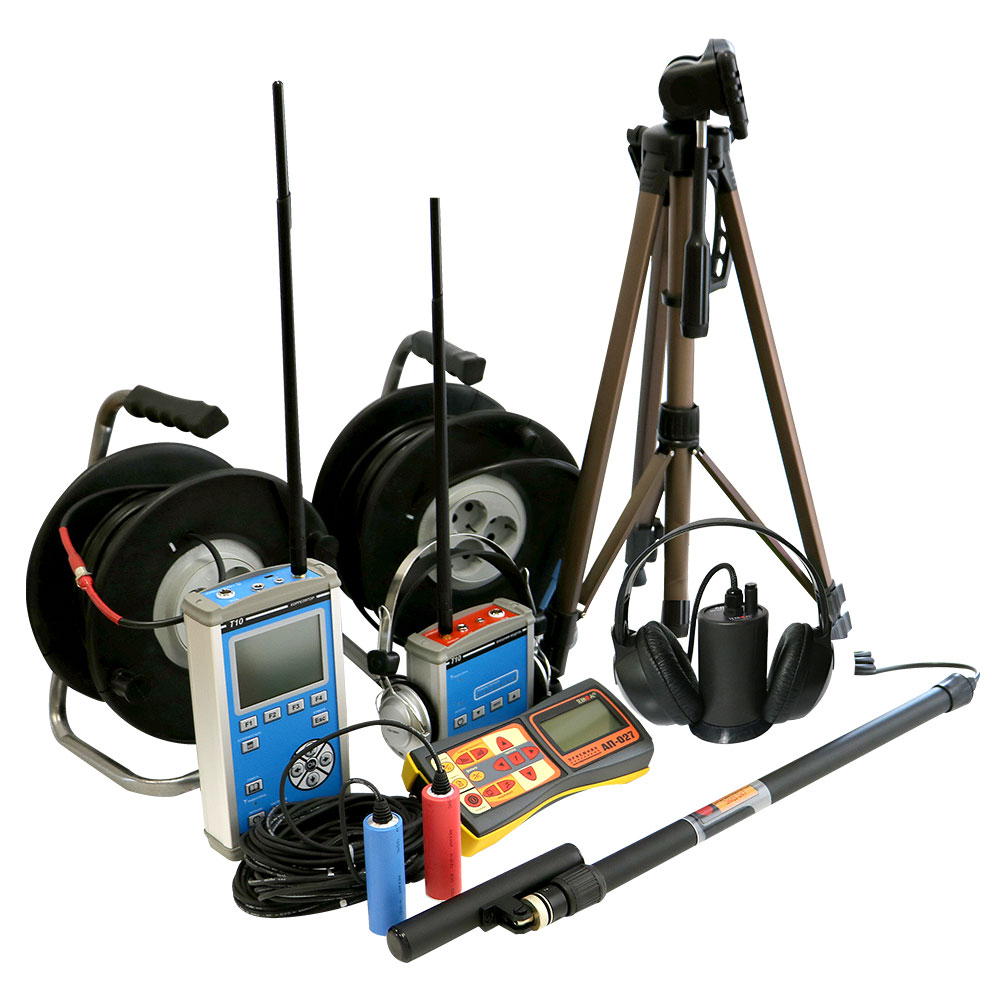

Искор-205 - корреляционный течеискатель

Параметр

Значение

Диапазоны (при скорости звука 1300 м/сек.)

100, 250, 500, 1000, 2000 м

Точность

0,1% от диапазона

Фильтр:
- верхних частот
- нижних частот

100, 300, 600 Гц, выключен
630, 1250, 2500 Гц, выключен

Дисплей

графический, LCD, 320х240 точек

Рабочая температура

-20 до +40°С

Электропитание

4 шт. типа АА Ni-Mh, 2,3 А/ч аккумуляторы

Время непрерывной работы (не менее)

5 ч

Зарядное устройство

встроенное

Время заряда аккумуляторов

не более 4 ч

Связь с ПК

USB 1.1

Радиосвязь с внешним модулем

2,4 ГГц

Дальность радиосвязи (при использовании штатных антенн)

до 200 м

Корпус

IP42

Размеры

125х227х45 мм

Масса

1,0 кг

Параметр

Электромагнитный трассо-дефектопоиск

Акустический трассо-дефектопоиск

Вид принимаемого сигнала

непрерывный / прерывистый

монотонный / импульсный

Частоты цифровой фильтрации

Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц

Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц

 Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц

«Широкая полоса»

0,05…8,6 кГц

0,09…2,20 кГц / 0,03…0,50 кГц

Визуальная индикация

ЖКИ:
- символы и значения выбираемых режимов и параметров;
- анимированная шкала уровня входного сигнала;
- цифровое значение и анимированная шкала уровня выходного сигнала;
- график (движущаяся диаграмма) уровня выходного сигнала;
- частотный спектр выходного сигнала;
- цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»

Звуковая индикация

Головные телефоны - натуральный широкополосный или отфильтрованный сигнал

Головные телефоны - синтезированный звук ЧМ

-

Встроенный излучатель - синтезированный звук ЧМ

Питание

напряжение 4…7 В:
- аккумуляторы «тип АА» 1,2 В 4 шт.
- щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.;
- внешний аккумулятор

Количество сохраняемых значений в памяти

30

Время непрерывной работы, не менее

20 часов

Диапазон эксплуатационных температур

-20…+50ºС

Класс защиты

IP54

Габаритные размеры

220x102x42 мм

Масса

0,46 кг

Параметр

Значение

Габаритные размеры прибора, не более, мм

60х130

Масса, не более, кг

0,95

Параметр

Значение

Тип преобразователя

резонансная ферритовая магнитная антенна

Частота резонанса

50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц

Тип питания

от приемника

Коммутация резонанса

принудительная (управляется приемником)

Корреляционный течеискатель Т10

1 шт.

Внешний модуль Т10

1 шт.

Сетевой адаптер 12 В, 0.5 А

2 шт.

Наушники

2 шт.

Аккумуляторные батареи Ni-Mh типа «АА»

8 шт.

Датчик

2 шт.

Удлинитель сигнального провода на катушках (25 м)

2 шт.

Штатив

1 шт.

Антенна

2 шт.

Трассопоисковый приемник АП-027M

1 шт.

Комплект акустического датчика AD-257

1 шт.

Электромагнитный датчик EMD-257

1 шт.

Батарейки для приемника АП-027M типа «АА»

4 шт.

Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030

1 шт.

Держатель для приемника АП-027.00.010

1 шт.

Крестовая отвертка

1 шт.

Сумка для EMD (чехол 53186)

1 шт.

Транспортные сумки

2 шт.

Руководство по эксплуатации

2 шт.
