Низкочастотный ультразвуковой томограф A1020 MIRA Lite

По запросу

Запросить Заказать в 1 клик Версия для печати

Описание

Характеристики

Комплектация

Применение

Особенности
Наглядное отображение сечения (B-Скан) объекта в режиме реального времени с частотой смены кадров до 10 Гц.
Улучшенная чувствительность в ближней зоне.
Высокая точность измерений и чувствительность прибора к различным отражателям.
Размеры обнаруживаемых несплошностей:
- от Ø10 мм – цилиндрический образ дефекта;
- от Ø 25 мм – сферический образ дефекта.
Малогабаритная антенная решетка для длительной работы на объекте.
Новый тип износостойких СТК преобразователей с безжидкостным контактом.
Защита преобразователей от грязи и пыли благодаря прочной мембране.
Чехол для удобного крепления электронного блока на поясе оператора.
3D программное обеспечение INTROVIEW
Режимы работы с 3D-изображением:
Изометрическая поверхность;
Текстурное отображение;
Максимальная проекция.
Режимы работы с 2D-изображением:
Панорамный B-, C-, В-Скан;
Плоскость сечения / объемный строб.
Совместимость с другими приборами АКС (А1220 MONOLITH, A1040 MIRA).

Параметр	Значение
Количество преобразователей в антенной решетке	32 (8 групп х 4 элемента)
Диапазон измеряемых толщин	10 – 1000 мм
Диапазон устанавливаемых скоростей ультразвука	1 000 - 10 000 м/с
Диапазон рабочих частот	10-100 кГц
Номинальная частота преобразователя	50 кГц
Пределы допускаемой абсолютной погрешности глубины залегания дефекта, мм, где Н измеряемая глубина	±(0,05∙Н+10)
Источник питания	аккумулятор
Номинальное значение напряжения аккумулятора	11,2 В
Продолжительность непрерывной работы от полностью заряженного аккумулятора, ч, не менее	10 часов
Класс защиты	IP54
Габаритные размеры электронного блока, не более	260x166x80 мм
Габаритные размеры антенной решетки, не более: без ручек	220х129х99 мм
с горизонтальным расположением ручек	376х167х99 мм
с вертикальным расположением ручек	220х184х167 мм
Масса электронного блока прибора с аккумулятором, не более	1,9 кг
Масса антенной решетки, не более	3,1 кг
Средний срок службы, не менее	5 лет
Условия эксплуатации:
температура воздуха	от – 10 до +50 ºC
относительная влажность при температуре плюс 35 ºС, не выше	95%

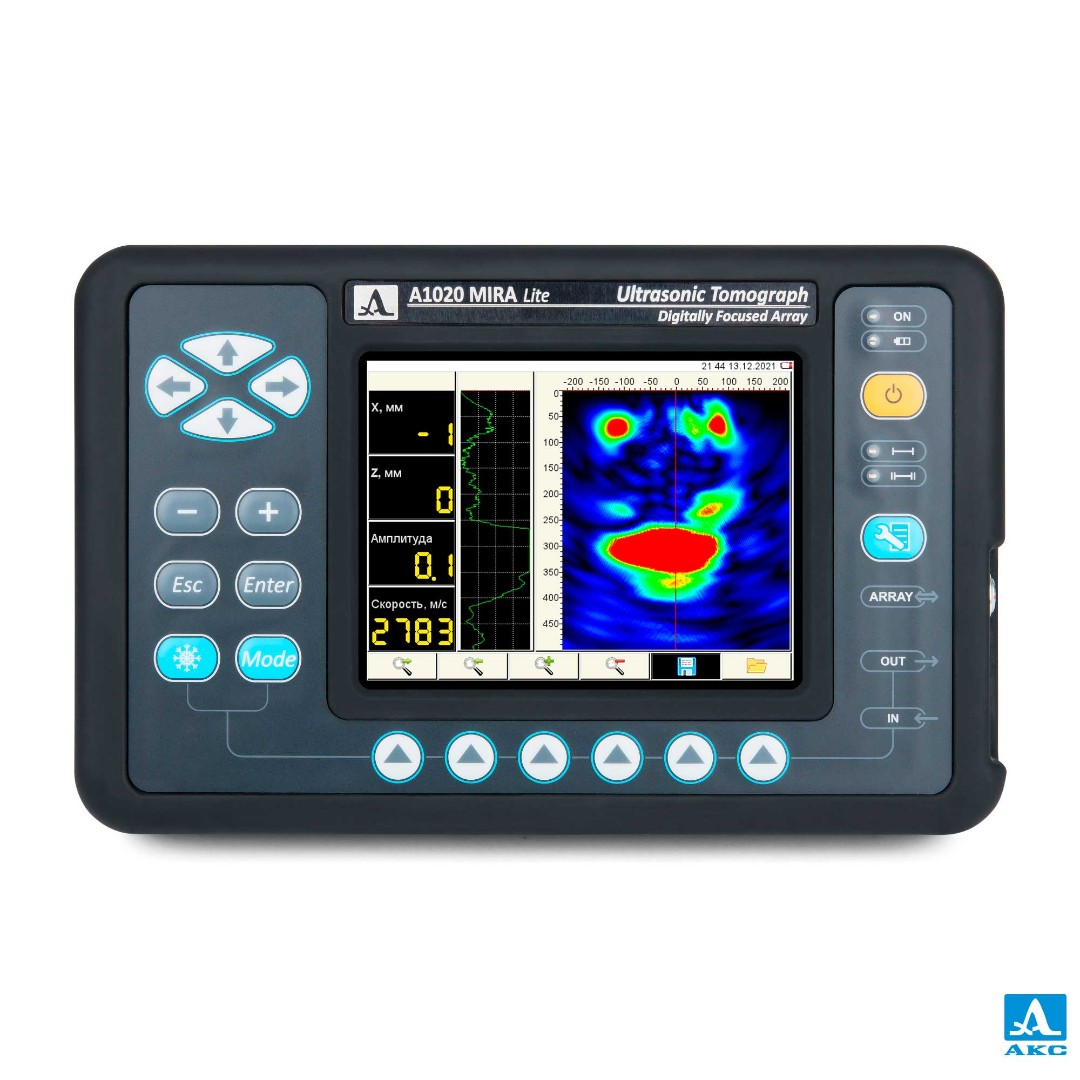

А1020 MIRA Lite - электронный блок ультразвукового томографа
Антенная решетка M4002 0.05A0R220Х110PS
Сетевой адаптер 220 В - 15 B
Кабель USB A- Micro B
Носитель с документацией и ПО
Проверочный образец
Чехол E14
Жесткий кейс

Назначение
Поиск инородных включений, полостей, непроливов, расслоений и трещин в объектах контроля из бетона, железобетона и природного камня.
Контроль конструкций из бетона толщиной до 1 000 мм и из железобетона толщиной до 800 мм.
Исследование внутренней структуры колонн диаметром от 500 мм.
Контроль фундаментов и перекрытий в монолитных конструкциях.
Контроль объектов с криволинейными поверхностями.
Поиск пустот за тюбингами в метрополитенах и железобетонных туннелях.
Поиск в железобетоне пластмассовых и металлических труб диаметром от 10 мм.
Определение толщины защитного слоя и глубины залегания арматуры.
Оценка состояния каналов с преднапряженной арматурой в железобетонных мостах.
Измерение толщины объекта контроля при одностороннем доступе.
