Низкочастотный ультразвуковой томограф А1040 MIRA
По запросу

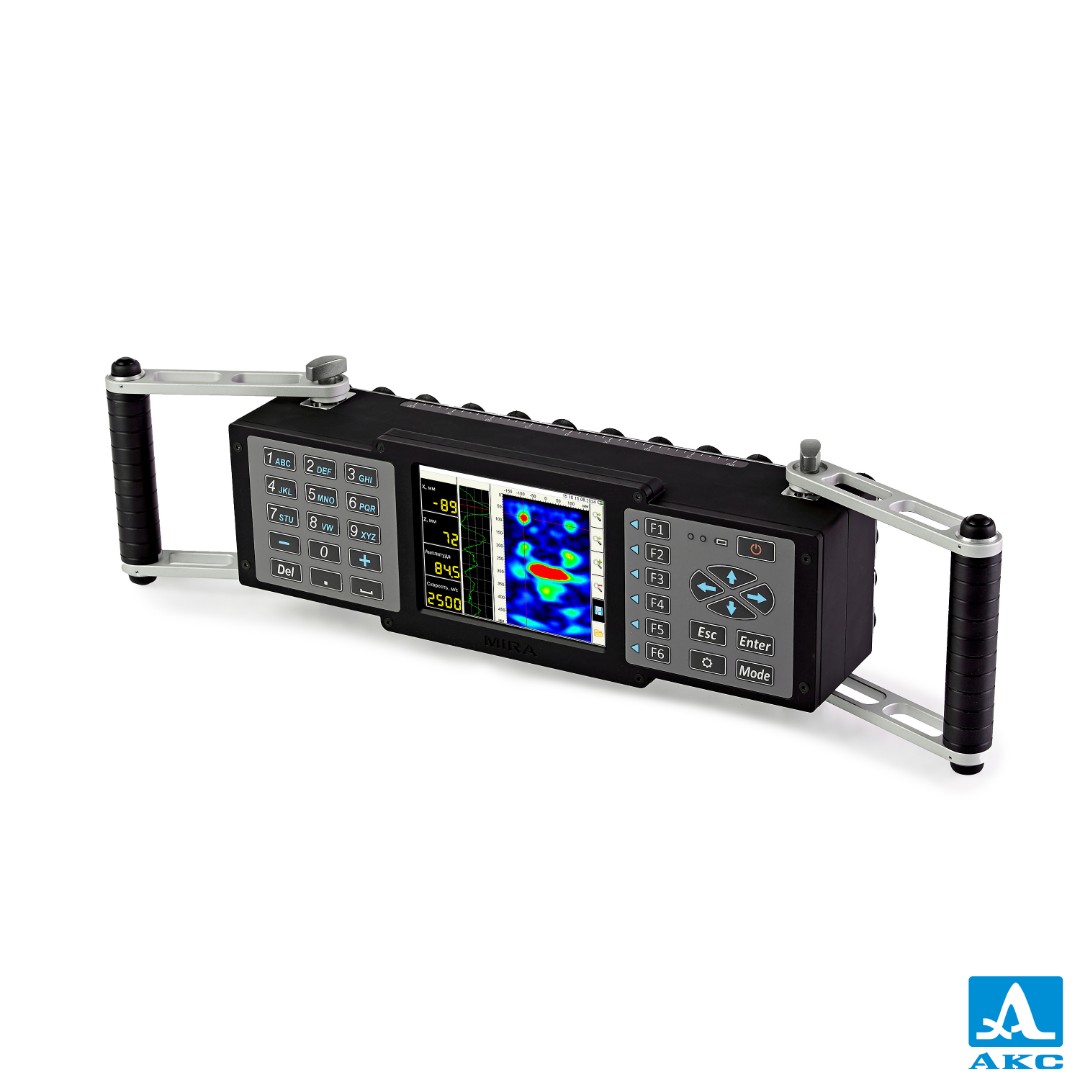

Низкочастотный ультразвуковой томограф А1040 MIRA
По запросу
- Низкочастотный ультразвуковой томограф А1040 MIRA - модернизированная модель томографа А1040М ПОЛИГОН!
- Портативный, переносной ультразвуковой томограф А1040 MIRA с визуализацией внутренней структуры объекта при одностороннем доступе предназначен для контроля конструкций из бетона, железобетона и камня с целью определения целостности материала в конструкции.
- Решаемые задачи
- Поиск инородных включений, полостей, непроливов, расслоений и трещин в объектах контроля из бетона, железобетона и природного камня.
- Контроль конструкций из бетона толщиной до 2 500 мм (максимальная глубина обзора).
- Контроль конструкций из железобетона толщиной до 800 мм (зависит от класса бетона, шага армирования, количества слоёв и диаметра арматуры).
- Контроль конструкций из мрамора и гранита толщиной до 2 000 мм.
- Поиск пластмассовых и металлических труб диаметром от 10 мм в железобетоне (строительство ледовых площадок).
- Исследование внутренней структуры угольных электродов диаметром от 900 мм.
- Оценка состояния каналов с преднапряженной арматурой в железобетонных мостах.
- Контроль фундаментов, колонн, перекрытий в монолитных конструкциях с целью выявления непроливов.
- Поиск пустот за тюбингами в метрополитенах и железнодорожных туннелях.
- Контроль огнеупорных блоков стеклодувной печи.
- Определения толщины защитного слоя и глубины залегания арматуры.
- Измерение толщины объекта контроля при одностороннем доступе.
- Подробное документирование полученных результатов и построение 3D модели объекта контроля.
- Описание системы
- Томограф представляет собой полностью автономный измерительный блок в компактном ударопрочном корпусе, предназначенный для сбора и томографической обработки полученных данных. Измерительный блок содержит матричную антенную решетку из 48 (12 блоков по 4 элемента в каждом) низкочастотных широкополосных преобразователей поперечных волн с сухим точечным контактом и керамическими износостойкими наконечниками. Это обеспечивает их продолжительное использование по грубым поверхностям. Каждый преобразователь обладает прорезиненной защитой от грязи и пыли и независимым пружинным подвесом, что позволяет проводить ультразвуковой контроль объектов с неровными поверхностями. Номинальная рабочая частота решетки 50 кГц.
- В интерфейс прибора введена возможность использования лазерных лучей, которые проецируются на поверхность объекта контроля, позволяя оператору корректно соблюдать шаг перестановки антенного устройства в процессе полной технической диагностики исследуемого объекта.
- Малогабаритный легкий корпус и переставляемая ручка обеспечивают комфортное применение прибора на горизонтальных, вертикальных и потолочных поверхностях. Для удобного определения координат расположения дефектов относительно антенного устройства служит нанесенная в нижней части корпуса прибора измерительная шкала. Большой и яркий TFT дисплей и клавиатура позволяют легко настраивать прибор на объект контроля, выбирать необходимые режимы работы и проводить контроль, наблюдая получаемые результаты и анализируя изображения, в режиме реального времени. Существует возможность автономной работы с данными, сохраняемыми в памяти прибора, и возможность трехмерного представления внутреннего строения объекта контроля в виде В-, С-, D-Сканов любого сечения объекта с использованием внешнего компьютера.
- Встроенный LiFePol аккумулятор с увеличенным циклом заряда/разряда обеспечивает продолжительность непрерывной работы томографа не менее до 6 часов. Возможно питание томографа напрямую от сети переменного тока.
- Особенности
- Визуализация внутренней структуры объекта контроля при одностороннем доступе.
- Размеры обнаруживаемых несплошностей:
- от Ø10 мм - цилиндрический образ дефекта;
- от Ø25 мм - сферический образ дефекта.
- Высокая производительность - реконструкция одной томограммы занимает несколько секунд.
- Простота в использовании.
- Облегченный ударопрочный пластиковый корпус.
- Сухой акустический контакт - проведение контроля без нанесения контактной жидкости, не требуется подготовка поверхности к контролю.
- Адаптация антенного устройства к неровностям поверхности.
- Износостойкие наконечники преобразователей.
- Высокая точность измерений и чувствительность прибора к различным отражателям.
- Автоматическое измерение скорости распространения поперечной ультразвуковой волны в объекте контроля.
- Автономная работа с данными, сохраняемыми в памяти прибора, и возможность трехмерного представления внутреннего строения объекта контроля в виде В-, С-, D-Сканов любого сечения объекта с использованием внешнего компьютера.
- Проведение контроля по схеме пошагового сканирования объекта по ранее размеченным линиям (шаг 50 или 100 мм) с объединением данных и реконструкцией объема всей отсканированной области объекта.
