Успех АГ-309.60Н - трассоискатель

295 800 руб.

– +

в корзину Заказать в 1 клик

Описание

Характеристики

Комплектация

Применение

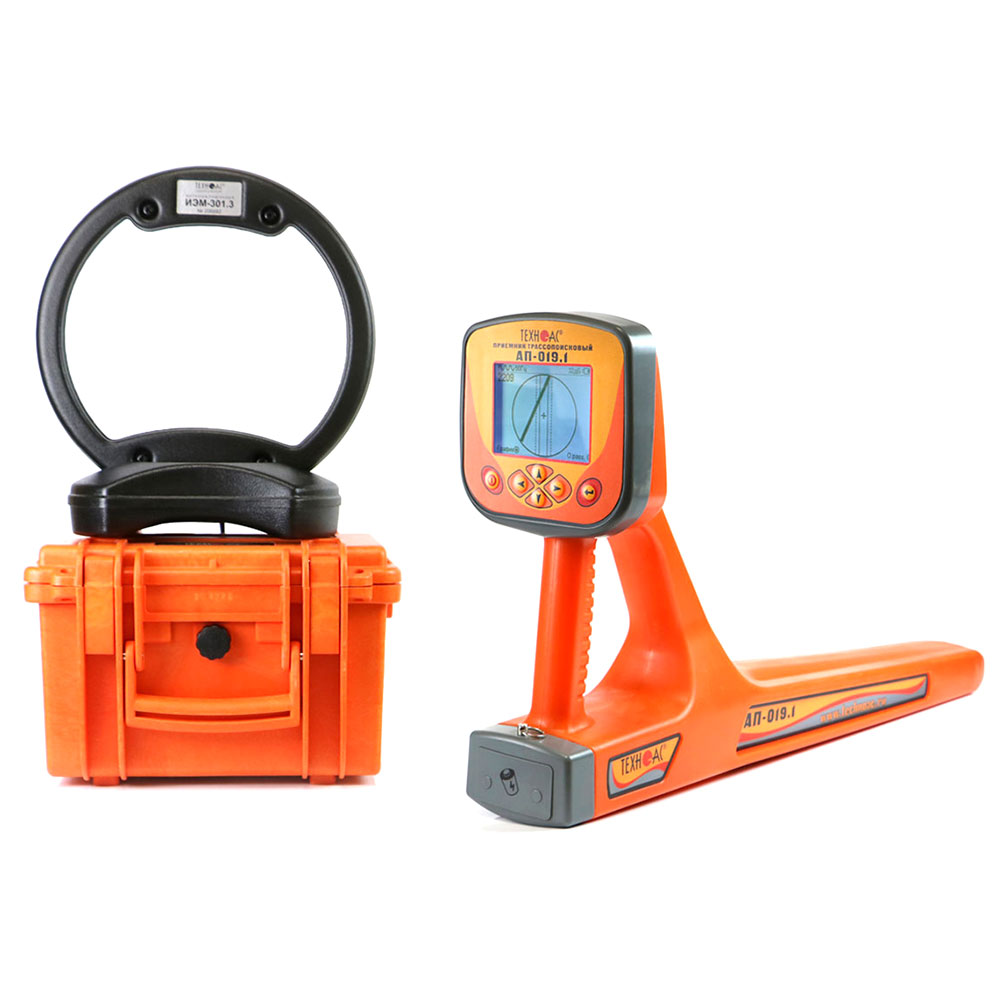

Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).
В составе комплекта приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии, а также генератор повышенной мощности до 180 Вт и дальностью работы до 10 км.
Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение трассоискателя Успех АГ-309.60Н
Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
Поиск электрических кабелей под напряжением.
Поиск мест пересечения трубопровода и кабеля.
Определение мест повреждения кабельных линий.
Обследование участков местности перед проведением земляных работ.
Особенности приемника АП-019.1
Современный цифровой трассопоисковый приемник-моноблок АП-019.1.
Изображение трассы на экране прибора.
Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
Дополнительные функций при подключении внешних датчиков.
Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц).
Меню на двух языках (русский и английский).
Особенности генератора АГ-144.1
Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт).
При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование.
Длительное время непрерывной работы от собственного аккумулятора.

Характеристики трассопоискового приемника АП-019.1

Параметр	Значение
Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Добротность квазирезонансных фильтров (Q)	100
Диапазон частот «Широкая полоса»	0,04…8 кГц
Диапазон частот «Радио»	8…40 кГц
Максимальный коэффициент усиления электрического тракта	100 дБ
Количество встроенных датчиков	4
Подключаемые внешние датчики	CI-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью	- автоматическое - для 2D отображения «Трасса»; - полуавтоматическое или ручное (по выбору) - для «Графиков»; - автоматическое или ручное (по выбору) - для режима «2 частоты»
Определение глубины залегания трассы	автоматически в режиме «Трасса» 0...10 м
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	автоматически в режиме «Трасса» 0,001...9,99 А
Точность измерения тока принимаемого сигнала	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим)
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры	- параметры настройки и управления; - 2D визуализация положения трассы относительно прибора; - графики уровня сигнала с датчиков; - глубина залегания трассы; - ток сигнала
Звуковая индикация	встроенный излучатель: - синтезированный звук ЧМ; - звуковая индикация нажатия кнопок
Источник питания	4…7 В (4 элемента тип «С»)
Время непрерывной работы от одного комплекта щелочных батарей	не менее 20 часов
Автоматическое отключение питания при бездействии для экономии заряда	после 30 минут
Диапазон температур эксплуатации / хранения	-20…+60°С / -30…+60°С
Степень защиты корпуса	IP54
Габаритные размеры	330х140х700 мм
Масса	2,4 кг

Характеристики трассировочного генератора АГ-144.1

Параметр	Значение
Частоты генерируемого сигнала, Гц
Частоты SIN f1 / f2 / f3, ±0,1%	512 / 1024 / 8192
Частоты следования ударов НЧ / СЧ / ВЧ	0,5 / 1 / 2
Режимы генерации
«SIN» «непрерывный»	непрерывная синусоидальная генерация
«SIN» «_\|¯\|_»	кратковременные посылки синусоидального сигнала (длительность импульса 100 мс, частота следования импульсов 1 Гц)
«SIN» «3 частоты»	посылки синусоидального сигнала с чередованием частот f1, f2, f3 (длительность импульса 100 мс, частота следования импульсов 2 Гц)
«УДАР»	генерация ударных импульсов (длительность импульса устанавливается автоматически)
Выходные параметры синусоидальной генерации
Максимальное выходное напряжение, В:
- при автономном питании - с добавлением внешнего аккумулятора 12/24 В - при питании от сетевого блока	220 330 140
Выходная мощность, обеспечиваемая автосогласованием (аккумуляторы полностью заряжены), ±20%
При автономном питании (12/24 В):
Режимы: - непрерывно - импульсы 8192 Гц и 3 частоты	Рвых, Вт	7,5	15	30	60
	Rнагр, Ом	0,1…1300	0,15…660	0,3…1300	0,6…660
Режимы: - импульсы 512 и 1024 Гц	Рвых, Вт	15	30	60	120
	Rнагр, Ом	0,15…660	0,3…330	0,6…660	1,2…330
C наращиванием напряжения питания до 36 В при помощи внешнего аккумулятора 12/24 В:
Режимы: - непрерывно - импульсы 8192 Гц и 3 частоты	Рвых, Вт	45		90
	Rнагр, Ом	0,45…2000		0,9…1000
Режимы: - импульсы 512 и 1024 Гц	Рвых, Вт	90		180
	Rнагр, Ом	0,9…1000		1,8…500
От сетевого блока питания:
Режимы: - непрерывно - импульсы 8192 Гц и 3 частоты	Рвых, Вт	18		36
	Rнагр, Ом	1,8…800 Ом		0,4…400 Ом
Режимы: - импульсы 512 и 1024 Гц	Рвых, Вт	36		72
	Rнагр, Ом	0,4…400		0,7…200
Допустимое сопротивление нагрузки	любое (0…∞), ограничение тока на «низкоомных» нагрузках, работа на емкость оборванного кабеля.
Согласование с нагрузкой	автоматическое, обеспечивающее достижение заданной мощности в нагрузке
Источники питания
Встроенный аккумуляторный комплект	два свинцово-кислотных герметизированных аккумулятора 12 В / 7 Ач (технология AGM) с перекоммутацией: 12 В / 14 Ач или 24 В / 7 Ач
Сетевой блок для работы или зарядки аккумуляторов	выходное напряжение 15 В, выходной ток до 6,7 А
Функциональные особенности
Автоматические функции	- автосогласование (достижение заданной мощности в нагрузке); - специальная программа управления передающей антенной; - встроенный контроллер заряда, работающий с внешним источником 15…15.3 В; - «автоопределение» подключения и отключения передающей антенны и ударного механизма
Автоматические выключения генерации (зарядки)	- при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда); - при несоответствии внешнего напряжения питания режиму генерации / зарядки; - при переключении режима сетевого питания в процессе зарядки; - при коротком замыкании выхода в процессе согласования; - при несоответствии режима генерации наличию / отсутствию передающей антенны или ударного механизма на выходе
Автоматическое повторное согласование	- при повышении установившейся выдаваемой мощности вследствие несанкционированного уменьшения сопротивления нагрузки; - при переключении частоты / режима генерации «SIN»; - при определенных изменениях напряжения питания
Типы подключаемых нагрузок при генерации «SIN»	- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля; - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря заземления; - индуктивное подключение с применением передающей рамочной антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); - индуктивное подключение с применением передающих «клещей» (выбор кабеля из пучка)
Конструктивные параметры
Выходной усилитель мощности	импульсный, технология CLASS D(BD), КПД > 80%
Индикация	светодиоды трехцветные «питание» и «выход»: - напряжение и состояние питания; - мощность и состояние выхода красный; - возможность или наличие «опасного» напряжения на выходе (>40 В)
Управление	Клавишные переключатели: на 3 положения - «ЧАСТОТА» выходного сигнала «SIN, Гц» или следования импульсов «УДАР»; - «РЕЖИМ» «SIN» - вид синусоидальной генерации; - «ПУСК» генерации / зарядки и выбор половинной / полной мощности «SIN» возможной при данном питании на 2 положения - «ПИТАНИЕ»; - «ВНЕШНЕЕ» - наращивание емкости / мощности при помощи внешнего аккумулятора или выбор работа / зарядка от сетевого блока; - «ВНУТРЕН» - выбор напряжения внутреннего питания 12 В / 24 В для изменения заданной мощности (в 4 раза при автономном режиме) красная кнопка - загрузка в потенциально «опасном» режиме с «неограниченным» выходным напряжением (Uвых может быть >40 В)
Габаритные размеры электронного блока (кейса), не более, мм	250х215х165
Вес электронного блока, не более, кг	8,5
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+60ºС
Класс климатической защиты	IP65

Характеристики индукционной антенны ИЭМ-301.3

Параметр	Значение
Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный

Трассопоисковый приемник АП-019.1	1 шт.
Генератор АГ-144.1	1 шт.
Индукционная антенна ИЭМ-301.3	1 шт.
Источник питания ENP-120-12	1 шт.
Кабель АГ144.02.020	1 шт.
Кабель AG144.02.060	1 шт.
Кабель АГ120.02.050	1 шт.
Кабель АГ105.02.020	1 шт.
Контакт магнитный АГ120.02.090	2 шт.
Штырь заземления АГ110.02.004	2 шт.
Батарейки	4 шт.
Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107)	1 шт.
Сумка для генератора АГ-144.1 (чехол 53187)	1 шт.
Сумка для приемника (чехол 53212)	1 шт.
Сумка для комплекта (чехол 53222)	1 шт.
Руководство по эксплуатации	3 шт.
Паспорт	1 шт.

Дополнительная комплектация

Комплект аккумуляторов и зарядное устройство для приемника АП-019

Рекомендуемые области применения трассоискателя Успех АГ-309.60Н
Электросети.
Телекоммуникация.
Строительно-монтажные организации.
ЖКХ.
Водоканалы.
Теплосети.
Нефтегазовая отрасль.
Геодезия.
