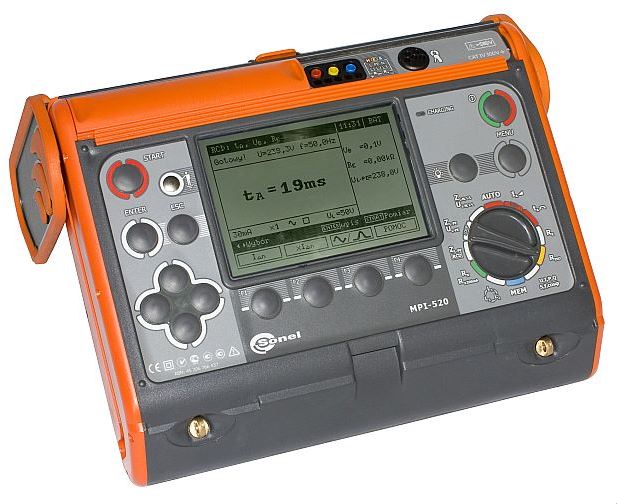

Измерение действующего значения напряжения переменного тока
|
|
Диапазон
|
Разрешение
|
Погрешность основная
|
|
0…299,9 В
|
0,1 В
|
± (2 %U + 6 е.м.р.)
|
|
300…500 В
|
1 В
|
± (2 %U + 2 е.м.р.)
|
|
Диапазон частоты 45…65 Гц
|
|
Измерение частоты
|
|
Диапазон
|
Разрешение
|
Погрешность основная
|
|
45,0…65,0 Гц
|
0,1 Гц
|
± (0,1% f + 1 е.м.р.)
|
|
Диапазон напряжения: 50…500 В
|
|
Измерение переменного тока (True RMS)
|
|
Диапазон
|
Разрешение
|
Погрешность основная *)
|
|
0,0…99,9 мА
|
0,1 мА
|
± (5% I + 3 е.м.р.)
|
|
100…999 мА
|
1 мА
|
± (5% I +5 е.м.р.)
|
|
1,00…9,99 A
|
0,01 A
|
|
10,0…99,9 A
|
0,1 A
|
|
100…400 A
|
1 A
|
|
Номинальная частота сети fn: 50 Гц, 60 Гц.
*) - Погрешность клещей учитывается отдельно.
|
|
Измерение мощности активной (P), реактивной (Q), полной (S) и cos φ
|
|
Диапазон [Вт], [ВА], [вар]
|
Диапазон [Вт], [ВА], [вар]
|
Погрешность основная *)
|
|
0,00…99,9
|
0,1
|
± (7% S + 3 е.м.р.)
|
|
100…999
|
1
|
|
1,00…9,99 к
|
0,01 к
|
± (7% S + 5 е.м.р.)
|
|
10,0 к…99,9 к
|
0,1 к
|
|
100 к…200 к
|
1 к
|
|
Параметр
|
Значение
|
|
Диапазон напряжения
|
0…500 В
|
|
Диапазон тока
|
0…400 A
|
|
Номинальная частота сети fn
|
50 Гц, 60 Гц
|
|
Число фаз измеряемой цепи
|
1
|
|
Диапазон отображения cos φ
|
0,00..1,00 (разрешение 0,01)
|
|
*) U: 50…500 В, I: 10 мA…400 A;
Погрешность токоизмерительных клещей учитывается отдельно.
|
|
Измерение полного сопротивления петли короткого замыкания ZL-PE, ZL-n, ZL-L
|
|
Измерение полного сопротивления петли Zs ГОСТ IEC 61557-3-2013
|
|
Диапазон измерения согласно IEC 61557: 0,13...1999 Ом (для измерительного провода 1,2 м).
|
|
Диапазон
|
Разрешение
|
Погрешность основная
|
|
0...19,99 Ом
|
0,01 Ом
|
± (5% Zs + 3 е.м.р.)
|
|
20,0...199,9 Ом
|
0,1 Ом
|
|
200...1999 Ом
|
1 Ом
|
|
Параметр
|
Значение
|
|
Номинальное напряжение работы UnL-N / UnL-L
|
110/190В, 115/200 В, 127/220 В, 220/380 В, 230/400 В, 240/415 В
|
|
Рабочий диапазон напряжений
|
95 ... 270 В (для ZL-PE и ZL-n) или 95 ... 440 В (для ZL-L )
|
|
Номинальная частота сети fn
|
50 Гц, 60 Гц;
|
|
Рабочий диапазон частоты
|
45 ... 65 Гц;
|
|
Максимальный ток (для 415 В)
|
41,5 А (10 мс)
|
|
Измерение сопротивления петли короткого замыкания: активного Rs и реактивного Xs
|
|
Диапазон
|
Разрешение
|
Погрешность основная
|
|
0...19,99 Ом
|
0,01 Ом
|
± (5% Zs + 5 е.м.р.) от Zs
|
|
Расчет и отображение для Zs< 20 Ом
|
|
Измерение ожидаемого тока короткого замыкания I k
|
|
Диапазон
|
Разрешение
|
Погрешность основная
|
|
0,055…1,999 A
|
0,001 A
|
Определяется по основной погрешности полного сопротивления петли короткого замыкания
|
|
2,00…19,99 A
|
0,01 A
|
|
20,0…199,9 A
|
0,1 A
|
|
200…1999 A
|
1 A
|
|
2,00…19,99 кA
|
0,01 кA
|
|
20,0…40,0 кA
|
0,1 кA
|
|
Измерение сопротивления петли короткого замыкания ZL-PE RCD (без отключения выключателя УЗО)
|
|
Измерение сопротивления петли короткого замыкания Zs
|
|
Диапазон измерения согласно IEC 61557: 0,50...1999 Ом (для измерительного провода 1,2 м).
|
|
Диапазон
|
Разрешение
|
Погрешность основная
|
|
0…19,99 Ом
|
0,01 Ом
|
± (6% Zs+ 10 е.м.р.)
|
|
20,0…199,9 Ом
|
0,1 Ом
|
± (6% Zs+ 5 е.м.р.)
|
|
200…1999 Ом
|
1 Ом
|
|
Параметр
|
Значение
|
|
Не вызывает срабатывания выключателей УЗО
|
с IΔn≥ 30 мA
|
|
Номинальное рабочее напряжение Un
|
110 В, 115 В, 127 В, 220 В, 230 В, 240 В
|
|
Рабочий диапазон напряжений
|
95…270 В
|
|
Номинальная частота сети fn
|
50 Гц, 60 Гц
|
|
Рабочий диапазон частоты
|
45…65 Гц
|
|
Контроль правильности соединения зажима PE
|
при помощи электрода касания
|
|
Показания сопротивления петли короткого замыкания: активного Rs и реактивного Xs
|
|
Диапазон
|
Разрешение
|
Погрешность основная
|
|
0..19,99 Ом
|
0,01 Ом
|
± (6% Zs+ 10 е.м.р.)
|
|
Показания тока короткого замыкания Ik
|
|
Диапазон
|
Разрешение
|
Погрешность основная
|
|
0,058…1,999 A
|
0,001 A
|
Определяется по основной погрешности полного сопротивления петли короткого замыкания
|
|
2,00…19,99 A
|
0,01 A
|
|
20,0…199,9 A
|
0,1 A
|
|
200…1999 A
|
1 A
|
|
2,00…19,99 кA
|
0,01 кA
|
|
20,0…40,0 кA
|
0,1 кA
|
|
Измерение параметров отключения УЗО
|
|
Параметр
|
Значение
|
|
Номинальное напряжение работы Un
|
110 В, 115 В, 127 В, 220 В, 230 В, 240 В
|
|
Рабочий диапазон напряжений
|
95…270 В
|
|
Номинальная частота сети fn
|
50 Гц, 60 Гц
|
|
Рабочий диапазон частоты
|
45…65 Гц
|
|
Измерение времени отключения tA УЗО
|
|
Тип выключателя
|
Установка кратности
|
Диапазон измерения
|
Разрешение
|
Основная погрешность
|
|
Общего типа
|
0,5 IΔn
|
0..300 мс
|
1 мс
|
± (2% tA+ 2 е.м.р.)*
|
|
1 IΔn
|
|
2 IΔn
|
0…150 мс
|
|
5 IΔn
|
0…40 мс
|
|
Селективный
|
0,5 IΔn
|
0..500 мс
|
|
1 IΔn
|
|
2 IΔn
|
0…200 мс
|
|
5 IΔn
|
0…150 мс
|
|
* - для IΔn=10 мА и 0,5 IΔn основная погрешность (2% tA+ 3 е.м.р.)
|
|
Измерение сопротивления защитного заземления RE
|
|
Выбранный номинальный ток выключателя
|
Диапазон измерения
|
Разрешение
|
Ток измерения
|
Основная погрешность
|
|
10 мА
|
0,01 кОм ..5,00 кОм
|
0,01 кОм
|
4 мА
|
0…+10% RE ± 8 е.м.р.
|
|
30 мA
|
0,01 кОм ..1,66 кОм
|
12 мА
|
0…+10% RE ± 5 е.м.р.
|
|
100 мA
|
1 Ом..500 Ом
|
1 Ом
|
40 мA
|
0…+5% RE ± 5 е.м.р.
|
|
300 мA
|
1 Ом..166 Ом
|
120 мA
|
|
500 мA
|
1 Ом..100 Ом
|
200 мA
|
|
1000 мA
|
1 Ом..50 Ом
|
400 мA
|
|
Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току
|
|
Диапазон
|
Разрешение
|
Номинальный ток
|
Основная погрешность
|
|
0..9,9 В
|
0,1 В
|
0,4*IΔn
|
0..10% UB ± 5 е.м.р.
|
|
10..99,9 В
|
0..15% UB
|
|
Измерение тока отключения IA для синусоидального дифференциального тока
|
|
Выбранный номинальный ток выключателя
|
Диапазон измерения
|
Разрешение
|
Ток измерения
|
Основная погрешность
|
|
10 мA
|
3,3..10,0 мA
|
0,1 мA
|
0,3 × IΔn..1,0 × IΔn
|
± 5% IΔn
|
|
30 мA
|
9,0..30,0 мA
|
|
100 мA
|
33..100 мA
|
1 мA
|
|
300 мA
|
90..300 мA
|
|
500 мA
|
150..500 мA
|
|
1000 мA
|
330..1000 мA
|
|
Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки
|
|
Время протекания тока измерения максимально 3200 мс.
|
|
Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6 мA
|
|
Выбранный номинальный ток выключателя
|
Диапазон измерения
|
Разрешение
|
Ток измерения
|
Основная погрешность
|
|
10 мA
|
4,0..20,0 мA
|
0,1 мA
|
0,35 × IΔn..2,0 × IΔn
|
± 10% IΔn
|
|
30 мA
|
12,0..30,0 мA
|
0,35 × IΔn..1,4 × IΔn
|
± 10% IΔn
|
|
100 мA
|
40..140 мA
|
1 мA
|
|
300 мA
|
120..420 мA
|
|
500 мA
|
200..700 мA
|
|
Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки
|
|
Время протекания тока измерения максимально 3200 мс.
|
|
Измерение тока отключения УЗО (IA) для постоянного дифференциального тока
|
|
Выбранный номинальный ток выключателя
|
Диапазон измерения
|
Разрешение
|
Ток измерения
|
Основная погрешность
|
|
10 мA
|
4,0..20,0 мA
|
0,1 мA
|
0,2 × IΔn..2,0 × IΔn
|
± 10% IΔn
|
|
30 мA
|
12..60 мA
|
1 мA
|
|
100 мA
|
40..200 мA
|
|
300 мA
|
120..600 мA
|
|
500 мA
|
200..1000 мA
|
|
Возможно измерение для положительного или отрицательного полупериода вынужденного тока утечки
|
|
Время протекания тока измерения максимально 5040 мс.
|
|
Измерение сопротивления заземляющего устройства ГОСТ IEC 61557-5-2013 (RE)
|
|
Измерение согласно PN-EN 61557-5: 0,5 Ом...1,99 кОм (для измерительного напряжения 50 В), 0,56 Ом...1,99 кОм (для измерительного напряжения 25 В)
|
|
Диапазон
|
Разрешение
|
Основная погрешность
|
|
0,00…9,99 Ом
|
0,01 Ом
|
± (2% RE+ 4 е.м.р.)
|
|
10,0…99,9 Ом
|
0,1 Ом
|
± (2% RE+ 3 е.м.р.)
|
|
100…999 Ом
|
1 Ом
|
|
1,0…1,99 кОм
|
0,01 кОм
|
|
Параметр
|
Значение
|
|
Измерительное напряжение
|
25 В или 50 В RMS
|
|
Измерительный ток
|
20 мA, синусоидальный RMS 125 Гц (для fn=50 Гц) и 150 Гц (для fn=60 Гц)
|
|
Блокирование измерения при напряжении помех
|
UN>24 В
|
|
Максимальное напряжение помех (измерение)
|
UNmax=100 В
|
|
Максимальное сопротивление вспомогательных зондов
|
50 кОм
|
|
Измерение сопротивления вспомогательных зондов RH, RS
|
|
Диапазон
|
Разрешение
|
Основная погрешность
|
|
000…999 Ом
|
1 Ом
|
± (5% (RS+RE+RH) + 3 е.м.р.)
|
|
1,00…9,99 кОм
|
0,01 кОм
|
|
10,0…50,0 кОм
|
0,1 кОм
|
|
Измерение напряжения помех
|
|
Внутреннее сопротивление: около 100 кОм
|
|
Диапазон отображения
|
Разрешение
|
Основная погрешность
|
|
0..100 В
|
1 В
|
± (2% U + 3 е.м.р.)
|
|
Измерение переходных сопротивлений контактов и проводников током ± 200 мA ГОСТ IEC 61557-4-2013
|
|
Диапазон измерения согласно IEC 61557-4: 0,12...400 Ом
|
|
Диапазон
|
Разрешение
|
Основная погрешность
|
|
0,00…19,99 Ом
|
0,01 Ом
|
± (2% R + 3 е.м.р.)
|
|
20,0…199,9 Ом
|
0,1 Ом
|
|
200…400 Ом
|
1 Ом
|
|
Параметр
|
Значение
|
|
Напряжение на открытых зажимах
|
4…9 В
|
|
Исходящий ток при R < 2 Ом
|
мин. 200 мA
|
|
Компенсация сопротивления измерительных проводников
|
|
Измерение двунаправленным током
|
|
Измерение активного сопротивления малым током
|
|
Диапазон
|
Разрешение
|
Основная погрешность
|
|
0,00…199,9 Ом
|
0,01 Ом
|
± (3% R + 3 е.м.р.)
|
|
200…2000 Ом
|
0,1 Ом
|
|
Параметр
|
Значение
|
|
Напряжение на открытых зажимах
|
4…9 В
|
|
Исходящий ток
|
< 8 мA
|
|
Звуковой сигнал для измеряемого сопротивления
|
< 30 Ом±50%
|
|
Компенсация сопротивления измерительных проводов.
|
|
Измерение сопротивления изоляции ГОСТ IEC 61557-2-2013
|
|
Диапазон измерения согласно PN-EN 61557-2
|
|
для UN = 50 В
|
50 кОм...250 МОм
|
|
для UN = 100 В
|
100 кОм...500 МОм
|
|
для UN = 250 В
|
250 кОм...1 ГОм
|
|
для UN = 500 В
|
500 кОм...2 ГОм
|
|
для UN = 1000 В
|
1 МОм...3 ГОм
|
|
Диапазон отображения для Un= 50В
|
Разрешение
|
Основная погрешность
|
|
0…1999 кОм
|
1 кОм
|
± (3% RISO + 8 е.м.р.)
[± (5% RISO + 8 е.м.р.)]*
|
|
2,00…19,99 MОм
|
0,01 MОм
|
|
20,0…199,9 MОм
|
0,1 MОм
|
|
200…250 MОм
|
1 MОм
|
|
* - для адаптеров WS-03 и WS-04
|
|
Диапазон отображения для Un= 100В
|
Разрешение
|
Основная погрешность
|
|
0…1999 кОм
|
1 кОм
|
± (3% RISO + 8 е.м.р.)
[± (5% RISO + 8 е.м.р.)]*
|
|
2,00…19,99 MОм
|
0,01 MОм
|
|
20,0…199,9 MОм
|
0,1 MОм
|
|
200…500 MОм
|
1 MОм
|
|
* - для адаптеров WS-03 и WS-04
|
|
Диапазон отображения для Un= 250В
|
Разрешение
|
Основная погрешность
|
|
0…1999 кОм
|
1 кОм
|
± (3% RISO + 8 е.м.р.)
[± (5% RISO + 8 е.м.р.)]*
|
|
2,00…19,99 MОм
|
0,01 MОм
|
|
20,0…199,9 MОм
|
0,1 MОм
|
|
200…999 MОм
|
1 MОм
|
|
* - для адаптеров WS-03 и WS-04
|
|
Диапазон отображения для Un= 500В
|
Разрешение
|
Основная погрешность
|
|
0…1999 кОм
|
1 кОм
|
± (3% RISO + 8 е.м.р.)
[± (5% RISO + 8 е.м.р.)]*
|
|
2,00…19,99 MОм
|
0,01 MОм
|
|
20,0…199,9 MОм
|
0,1 MОм
|
|
200…999 MОм
|
1 MОм
|
|
1,00…2,00 ГОм
|
0,01 ГОм
|
± (4% RISO + 6 е.м.р.)
[± (5% RISO + 8 е.м.р.)]*
|
|
* - для адаптеров WS-03 и WS-04
|
|
Диапазон отображения для Un= 1000В
|
Разрешение
|
Основная погрешность
|
|
0…1999 кОм
|
1 кОм
|
± (3% RISO + 8 е.м.р.)
|
|
2,00…19,99 MОм
|
0,01 MОм
|
|
20,0…199,9 MОм
|
0,1 MОм
|
|
200…999 MОм
|
1 MОм
|
|
1,00…3,00 ГОм
|
0,01 ГОм
|
± (4% RISO + 6 е.м.р.)
|
|
Параметр
|
Значение
|
|
Напряжения измерения
|
50 В, 100 В, 250 В, 500, 1000 В
|
|
Погрешность формирования испытательного напряжения (R [Ом] ≥ 1000*Un [В])
|
- 0 + 10% от установленной величины
|
|
Обнаружение опасного напряжения перед началом измерения
|
Есть
|
|
Разряд емкости измеряемого объекта
|
Есть
|
|
Измерение сопротивления изоляции многожильных проводов (макс. 5)
|
При помощи внешнего приспособления
|
|
Измерение напряжения на разъемах +RISO, -RISO
|
0..440 В
|
|
Измерительный ток
|
<2 мА
|
|
Последовательность фаз
|
|
Указания последовательности фаз
|
прямая, обратная
|
|
Диапазон напряжений сети UL-L
|
95…500 В (45…65 Гц)
|
|
Отображение величины межфазных напряжений
|
Есть
|
|
Общие технические характеристики
|
|
Класс изоляции
|
двойная согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013
|
|
Категория безопасности
|
IV 300 В (III 600V) согласно ГОСТ IEC 61010-1-2014
|
|
Степень защиты корпуса согласно PN-EN 60529
|
IP54
|
|
Питание измерителя
|
пакет аккумуляторов NiMH SONEL 4,8 V или элементы питания щелочные LR14 (4 штуки)
|
|
Температура хранения
|
-20…+70°C
|
|
Температура рабочая
|
0…+50°C
|
|
Время до самовыключения
|
120 секунд
|
|
Количество измерений Z, RE или RCD (для щелочных батареек)
|
>3000 (2 измерения / минуту)
|
|
Количество измерений RISO или RCONT (для щелочных батареек)
|
>2000
|
|
Память результатов измерения
|
990 ячеек, 57500 результатов
|
|
Интерфейс
|
USB
|
|
Габариты ШxВxГ
|
288×222×75 мм
|
|
Масса
|
около 2,2 кг
|
Корзина
