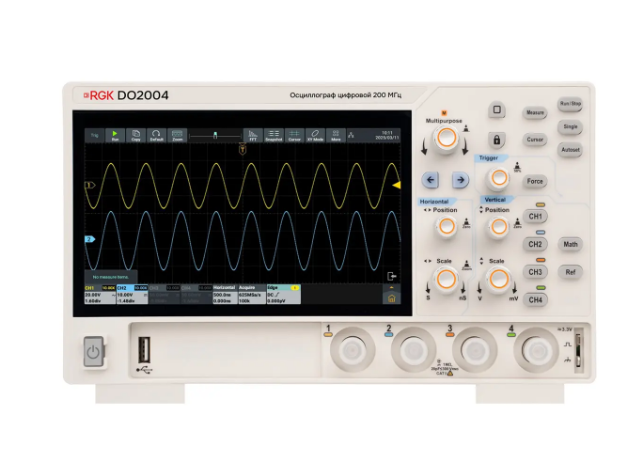

Цифровой осциллограф RGK DO2004 4 канала, 200 мгц

64 190 руб.

– +

в корзину

Описание

Характеристики

Комплектация

Осциллограф RGK DO2004 представляет собой компактный настольный прибор на ОС Android с полосой пропускания 200 МГц и максимальной частотой дискретизации 1,25 Гвыб/с. Оборудованный 7-дюймовым дисплеем с разрешением 1024 x 600 пикс. и 4 аналоговыми каналами, он обеспечивает глубину записи сигналов до 50M при скорости захвата до 700 000 осц./с, с задействованным режимом сегментации, позволяя исследовать динамичные процессы большой длительности. Данная модель реализует 43 вида автоматических измерений, оснащается встроенным частотомером и вольтметром, и поддерживает режимы БПФ и 2-канального декодирования последовательных шин.
Преимущества
12-битный АЦП обеспечивает высокую детализацию получаемых осциллограмм, благодаря чему цифровой осциллограф способен фиксировать низкоамплитудные компоненты сложных сигналов, что повышает эффективность диагностики и отладки электронных устройств и цифрового оборудования.
Сенсорный интерфейс поддерживает традиционные "смартфонные" жесты, что упрощает работу с прибором, для тонких регулировок служат поворотные верньеры на кнопочной панели с аналогичной функциональностью, как у аналоговых приборов.
Встроенные приложения позволяют производить захват изображения и видеозапись с экрана, просматривать сохраненные данные, выполнять расчеты, управлять файлами, использовать почтовый клиент, браузер, веб-сервисы и т.д., расширяя базовые возможности устройства.
Коммуникационные возможности
Поддерживая веб-управление и работу с командами SCPI, осциллограф RGK DO2004 может использоваться в составе автоматизированных испытательных стендов, с подключением к ПК через порты LAN либо USB. Для реализации функций допускового тестирования однотипных устройств или серийной продукции предусмотрен выход Trig Out, через который выдается сигнал "годен" либо "негоден" на внешнее оборудование. Наличие HDMI канала дает возможность подключать крупноразмерный дисплей либо проектор. Интерфейс USB-хост позволяет задействовать не только съемный накопитель, но и компьютерную мышь, клавиатуру либо беспроводный адаптер для дистанционного доступа к сетевым ресурсам.
Особенности
Благодаря использованию внешнего источника питания постоянного тока, осциллограф RGK DO2004 обладает уменьшенными массогабаритными характеристиками. Поддерживается возможность работы от повербанка с выходом USB-C, соответствующего протоколу Power Delivery. При этом реализуется метод измерений с "плавающим" потенциалом, с гальванической развязкой от сети, что повышает безопасность тестирования силового оборудования под напряжением.

Количество каналов	4
Полоса пропускания	200 МГц
Частота дискретизации	1,25 Гвыб/с
Вертикальное разрешение	12 бит
Диапазон установки коэффициента отклонения Ко, в последовательности 1-2-5	от 500 мкВ/дел до 10 В/дел
Пределы допускаемой относительной погрешности установки коэффициента отклонения при Ко ≤ 1 мВ, при Ко = 2 мВ, при Ко ≥ 5 мВ	3%, 2%, 1,5%
Время нарастания переходной характеристики каждого из каналов для модификаций	1,75 нс
Пределы допускаемой относительной погрешности частоты опорного генератора	±2,5·10-5
Напряжение постоянного тока	12 В
Напряжение переменного тока	200±240 В
Частота переменного тока	от 50 до 60 Гц
Потребляемая мощность	48 Вт
Температура окружающей среды	от 0°С до 40°С
Относительная влажность	90%
Размеры	260 x 160 x 78 мм
Вес	1,5 кг

Цифровой осциллограф RGK DO2004
Измерительные щупы
Сетевой адаптер
Кабель USB
Руководство по эксплуатации
