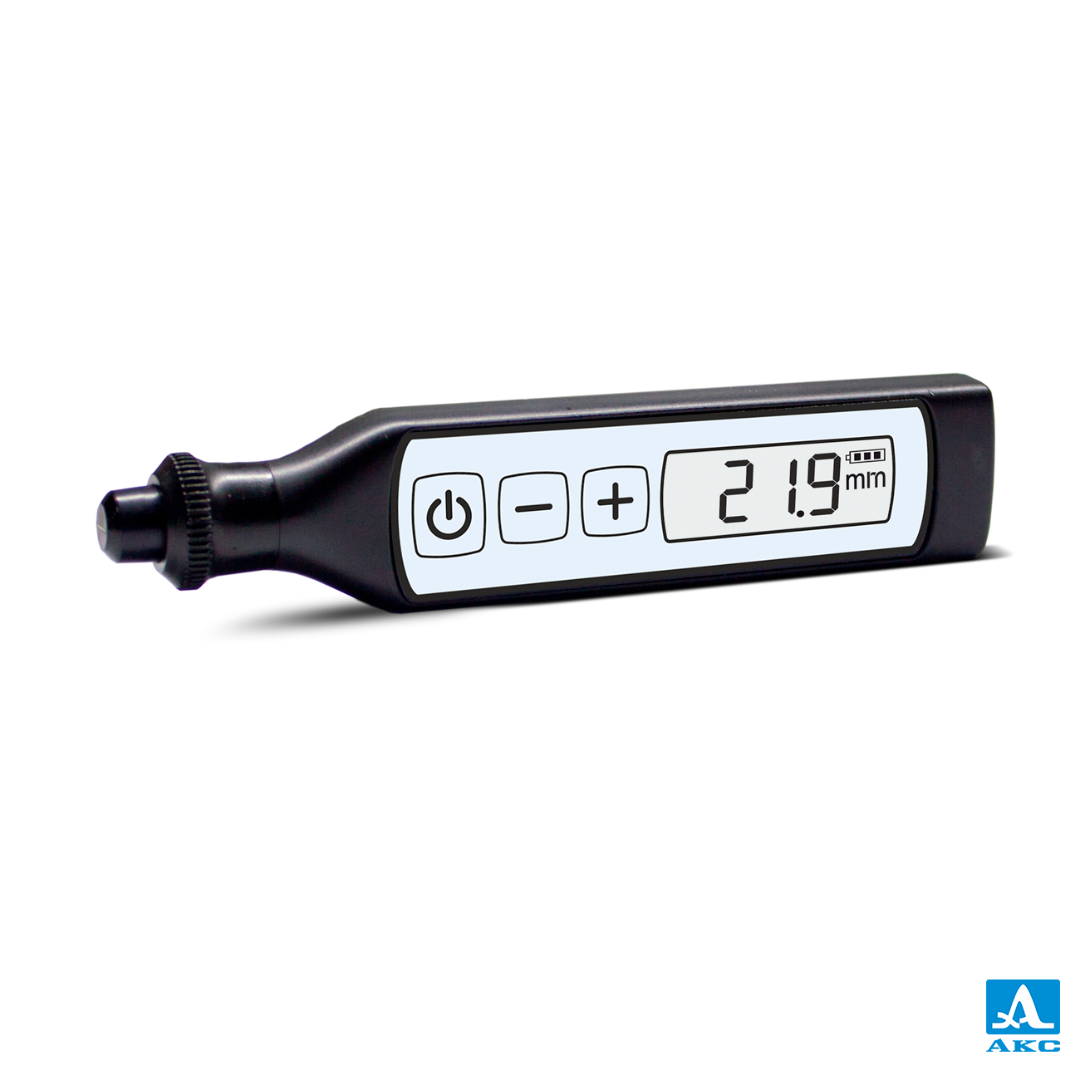

Ультразвуковой толщиномер А1207U

76 500 руб.

– +

в корзину Заказать в 1 клик

Описание

Характеристики

Комплектация

Применение

Универсальная модель миниатюрного толщиномера, совмещающего удобство и легкость эксплуатации с расширенными техническими возможностями.
Принцип действия прибора состоит в измерении времени двойного прохода ультразвуковых импульсов через объект контроля (ОК) от одной поверхности до другой, пересчитываемое в значение толщины по известному значению скорости.
Для излучения УЗ импульсов в объект контроля и приёма их отражений используется встроенный в корпус толщиномера пьезоэлектрический преобразователь (ПЭП), который устанавливается на поверхность объекта контроля в том месте, где необходимо провести измерения.
Толщиномер А1207U выполнен в портативном моноблочном исполнении со встроенным аккумулятором и с возможностью использования встроенного сменного совмещенного преобразователя S1573 5.0A0D8CL частотой 5 МГц или раздельно-совмещенного преобразователя D1572 10.0A0D6CL частотой 10 МГц.
Конструкция прибора предусматривает возможность самостоятельной замены встроенного преобразователя при износе его рабочей поверхности, путём выкручивания наконечника и отсоединения преобразователя от платы прибора без дополнительных инструментов.
Особенности:
Удобное меню для оперативного выбора параметров
Исключительная простота настройки и использования прибора
Малые габариты и вес (умещается в кармане)
Возможность установки необходимой скорости
Возможность использования совмещенного и раздельно-совмещенного встроенных ПЭП
Возможность самостоятельной замены сменного встроенного преобразователя (без использования дополнительных инструментов) при износе его рабочей поверхности, а также для смены типа преобразователя с раздельно-совмещённого на совмещённый и наоборот.
Проведение экспресс-контроля толщины стенок металлоконструкций с гладкими и корродированными поверхностями и труб с минимальным радиусом кривизны от 10 мм благодаря малому размеру рабочей поверхности раздельно-совмещенного ПЭП (диаметр 6 мм)
Встроенный LiPol аккумулятор
Разъем Micro-USB для заряда аккумулятора от ПК или от сети, при подключении адаптера питания
Встроенный Bluetooth модуль для связи и отображения в режиме реального времени (онлайн–толщиномер) цифрового результата измерений и А-Скана сигнала на экране смартфона или планшета
Специализированное приложение для просмотра цифрового результата измерений и А-Скана сигнала в системах iOS и Android
Автоматическая калибровка времени задержки (нуля) встроенного преобразователя на калибровочном образце UCB014 (на толщине 5 мм для совмещённого преобразователя, на толщинах 25 и 5 мм для раздельно-совмещённого преобразователя)

Параметр	Значение
Диапазон измеряемой толщины (по стали), мм:
с совмещённым преобразователем	от 0,8 до 150,0
с раздельно-совмещённым преобразователем	от 0,6 до 50,0
Дискретность индикации толщины, мм:
от 0,60 до 9,99 мм	0,01
от 10,0 до 150,0 мм	0,1
Пределы допускаемой абсолютной погрешности, мм, где Х–измеряемая толщина:
с совмещённым преобразователем	±(0,005·X + 0,1)
с раздельно-совмещённым преобразователем	±(0,01·X + 0,1)
Диапазон устанавливаемых скоростей ультразвука, м/с	от 1 000 до 9 000
Частота встроенного преобразователя, МГц:
совмещённого	5
раздельно-совмещённого	10
Диаметр рабочей поверхности встроенного преобразователя, мм:
совмещённого	8
раздельно-совмещённого	6
Источник питания	встроенный LiPol аккумулятор
Номинальное значение напряжения аккумулятора, В	3,7
Продолжительность непрерывной работы от полностью заряженного аккумулятора при нормальных климатических условиях, ч, не менее	16
Габаритные размеры, мм, не более	135 x 30 х 20 мм
Масса, г, не более	60 г
Средний срок службы, лет, не менее	5
Условия эксплуатации:
– температура воздуха, С	от минус 30 до плюс 50
– относительная влажность при температуре +35С, %, не выше	95

Комплектация с раздельно-совмещенным ПЭП
А1207U - электронный блок ультразвукового толщиномера
Раздельно-совмещённый преобразователь D1572 10.0A0D6CL
Кабель USB A - Type C
Сетевой адаптер 220 В - USB
Калибровочный образец UCB014
Гель "АКС-гель" -35°C+100°C, 20 г
Жесткий кейс Т07
Базовый комплект:
А1207U - электронный блок ультразвукового толщиномера
Раздельно-совмещённый преобразователь D1572 10.0A0D6CL
Совмещенный преобразователь S1573 5.0A0D8CL
Кабель USB A - Type C
Сетевой адаптер 220 В - USB
Калибровочный образец UCB014
Гель "АКС-гель" -35°C+100°C, 20 г
Жесткий кейс Т07

Прибор может применяться в лабораторных, полевых, цеховых условиях в различных отраслях промышленности при обязательной предварительной подготовке поверхности и использовании контактной смазки, которой могут служить различные масла, вода, глицерин, специальные контактные жидкости, гели для ультразвукового контроля (АКС-гель) и т. д.
