Тепловизор инфракрасный измерительный В7-ТВ3220 с поверкой

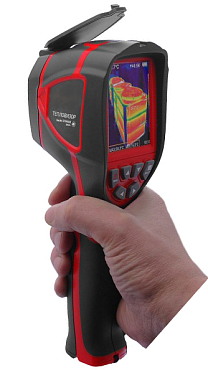

• Тепловизоры инфракрасные измерительные В7-ТВ3220 для термографии в различных отраслях промышленности и бытового применения.
• Отличительные особенности:
• Матрица детектора в пикселях: 220х160.
• Разработан как самый простой и дешёвый тепловизор с диапазоном измерений температуры от -20 до + 350 0С при погрешности измерений не более ±2 0С (для диапазона от -10 до +100 0С, для других – выше), порог температурной чувствительности (NETD) ≤0,07 0С , спектральный диапазон от 8 до 14 мкм, угол поля зрения (FOV) 35,00х26,00, пространственное разрешение 2,77 мрад (IFOV – величина наименьшего объекта, который можно распознать с расстояния 1 м), изменяемый коэффициент излучательной способности от 0,01 до 1,00 и с настройками, программируемыми пользователем самостоятельно.
• Яркий и контрастный LED-дисплей 2,8” с индикацией текущих значений температуры центральной точки указателя, точек MAX и MIN температуры в поле зрения, цветового кода температуры, уровня заряда, сигнала тревоги, текущей даты и времени, единиц измерения – чёткий визуальный контроль соблюдения или нарушения установленного режима температуры.
• Надёжное и точное протоколирование в памяти метрологически достоверных параметров температуры – точность замеров подтверждена свидетельством о поверке для составления официальной отчётной и контрольной документации.
• Предустановленные значения коэффициента излучательной способности для 4 типов поверхностей и 1 настраиваемый. Поверхности: матовая, полуматовая, полублестящая, блестящая и настраиваемая поверхности.
• Предустановленные 5 степеней слияния на термограмме между отображаемым тепловым ИК-излучением и отображаемым визуальным изображением: 0%, 25%, 50%, 75% и 100%. Переключение простым нажатием клавиши на панели прибора, также доступна ручная регулировка степени слияния изображений с помощью специализированного ПО.
• Программируемые пользователем MAX и MIN уровни порога тревоги для допустимых значений температуры.
• Выбираемая пользователем шкала измерения температуры: °С / °F.
• Цифровая камера – реальное визуальное изображение сохраняется с термограммой.
• Цветовые палитры (5) для улучшения визуализации изображений и более точного определения разницы температур: Радуга, Оксид железа красный, Холодный цвет, Чёрно- белый, Бело-чёрный.
• Режимы дисплея, настраиваемые: Инфракрасный режим и Режим слияния с двойным освещением.
• Лёгкость в использовании – может эксплуатироваться сотрудниками без предварительного обучения: интуитивно понятный интерфейс и минимум управляющих клавиш. Принцип Plug & Play, совместимость с Windows и Mac.
• Связь с ПК через USB-кабель для передачи фото и видео изображений как с обычной флешкой.
• С помощью прилагаемого специализированного ПО можно сохранять на ПК и распечатывать термограммы с ручной регулировкой степени слияния (наложения/смешения/объединения) между отображаемым тепловым инфракрасным излучением и отображаемым визуальным изображением, выбор цветовой палитры, выбор единиц измерений температур: °С / °F / °K, сохранение термограмм с данными даты и времени, коэффициента излучательной способности (эмиссии), MIN и MAX температурных значений, а также в центральной точке и пр.
• Автоматическое отключение и настраиваемые интервалы отключения.
• Встроенный перезаряжаемый аккумулятор большой ёмкости для многочасовой работы, не менее 2…3 ч.
• Коробка для хранения с удобной крышкой на магнитах. Внутри переносной кейс с ручкой, USB-кабель для связи с ПК.
• Рукоятка тепловизора в основании имеет резьбовую выемку для установки на штатив (штатив по заказу).
• Встроенная светодиодная подсветка для работы в условиях низкой освещённости.
• Описание средства измерений.
• Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее тепловизора. Приёмник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
• Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
• Тепловизоры инфракрасные B7 изготавливаются в следующих моделях: B7-522, B7-523, B7-TB3160, B7-TB3220, B7-ТВ3320. Модели тепловизоров отличаются друг от друга по техническим и метрологическим характеристикам, а также по функциональным возможностям.
• Тепловизоры инфракрасные B7 конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, объектив видеокамеры, фонарь (только для моделей B7-TB3160, B7-TB3220, B7-ТВ3320) и затвор камеры. На боковой части корпуса моделей B7-522, B7-523 распложены разъёмы для карты памяти и USB. На верхней части корпуса моделей B7-TB3160, B7-TB3220, B7-ТВ3320 расположен USB-разъём.
• Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т. д. Измерительная информация может быть записана на съёмную карту памяти типа microSD (только для моделей B7-522, B7-523), передана посредством прямого подключения к USB-порту.
• Тепловизор оснащён двумя камерами: инфракрасного теплового излучения и обычной видеокамерой. Программное обеспечение создаёт режим слияния (наложения/смешения/объединения) изображений с двух камер в реальном времени: совмещение термограммы от объектива инфракрасного теплового излучения с видимым изображением от объектива видеокамеры.
• Цветовая гамма корпуса тепловизоров может быть изменена по решению Изготовителя в одностороннем порядке.
• Матрица детектора в пикселях.
• Как у цифровых камер, детектор тепловизора фиксирует точки на изображении (пиксели), которые упорядочиваются в виде термограммы в так называемой сенсорной матрице. Сенсорная матрица размером 160 x 120 пикселей фиксирует 19 200 пикселей, что соответствует 19 200 отдельным измеренным значениям температуры. Тепловизор с детектором 320 x 240 пикселей (= 76 800 пикслелей), таким образом, позволяет получить в четыре раза больше измеренных значений, чем тепловизор с детектором 160 x 120 пикселей.
• Вывод: чем больше размер детектора, тем лучше тепловизор может измерять небольшие объекты с большого расстояния и получать при этом резкие изображения.
• Излучение, отражение, пропускание.
• Коэффициент излучательной способности (эмиссии) — это мера способности материала испускать инфракрасное излучение. Идеальным было бы 100 % излучение, и, соответственно, коэффициент излучения 1, однако в реальной жизни такое не встречается. Бетон близок к этому значению, так как его коэффициент излучения равен 0,93, т. е. 93 % его ИК-излучения испускается самим бетоном. Объекты с коэффициентом излучения 0,8 и выше считаются хорошо подходящими для термографии. Величину коэффициента излучения можно задать в тепловизоре.
• Коэффициент отражения — это мера способности материала отражать инфракрасное излучение. В целом гладкие отполированные поверхности обладают большей способностью к отражению, чем грубые и матовые поверхности, сделанные из того же материала. Если взять уже упомянутый бетон, он отражает 7 % окружающего инфракрасного излучения. При измерении объектов с низким коэффициентом излучения необходимо учитывать отраженную температуру. Фактор компенсации в тепловизоре позволяет рассчитать коэффициент отражения и тем самым повысить точность измерения температуры. Эту величину можно задать в тепловизоре.
• Коэффициент пропускания — это мера способности материала пропускать инфракрасное излучение сквозь себя. Однако большинство материалов не пропускают длинноволновое инфракрасное излучение, поэтому коэффициент пропускания можно, как правило, не принимать во внимание.
• Порог температурной чувствительности.
• Температурная чувствительность (эквивалентная шуму разность температур (эквивалент шуму разности температур, NETD) определяет, какую минимально возможную разность температур может отображать тепловизор. Эта величина обычно даётся в милликельвинах (мК). Например, значение 120 мК означает, что тепловизор может фиксировать разность температур от 120 мК (= 0,12 °C).
• Вывод: чем меньше значение NETD, тем выше качество измерения.
• Углы поля зрения (FOV).
• Поле зрения (FOV) определяет область угол видимости тепловизора. Оно даётся в градусах угла и зависит от размера детектора и объектива тепловизора. Его можно сравнить с углом зрения человека.
• Пространственное разрешение (IFOV).
• IFOVgeo измеряется в миллирадианах (мрад) и означает наименьший объект, который может быть показан одним пикселем на дисплее тепловизора при съёмке с определённого расстояния. Что это значит? На расстоянии 1 м от объекта детектор размером 160 x 120 пикселей с полем зрения FOV 31° IFOVgeo составляет 3,4 мрад. То есть в этом случае один пиксель показывает на дисплее тепловизора точку измерения с длиной кромки 3,4 мм.
• Примеры вычислений:
• Расстояние: 2 м, размер детектора = 160 x 120, поле зрения = 31°: точка измерения = 6,8 мм (3,4 мрад x 2)
• Расстояние: 5 м, размер детектора = 160 x 120, поле зрения = 31°: точка измерения = 17 мм (3,4 мрад x 5)
• Однако параметр IFOVgeo — лишь теоретическая величина. Измеряемый объект в действительности не укладывается в решётку, определяемую разрешением тепловизора. Поэтому существует такой параметр, как IFOVmeas.
• IFOVmeas — это наименьший реальный объект, который можно измерить.
• Эмпирическое правило: IFOVmeas = IFOVgeo x 3
• Пример: 3,4 мрад x 3 = 10,2 мм.
• Это значит: с расстояния 1 м можно точно измерить объекты размером от 10,2 мм.
• Совет: если объект тепловизионной съёмки меньше, чем величина IFOVgeo, измерение объекта будет неточным. Рекомендации: сократите расстояние, с которого выполняется измерение, выберите другой объектив или используйте тепловизор с лучшим IFOVgeo.

Таблица 1 - Метрологические характеристики тепловизоров инфракрасных B7 моделей В7-ТВ3090, B7-TB3160, B7-TB3220, B7-ТВ3320

Таблица 2 - Основные технические характеристики тепловизоров инфракрасных B7 моделей B7-TB3160, B7-TB3220, B7-ТВ3320

Габариты, мм (Справочник "Номенклатура" (Общие)) - 210х120х60

Вес, кг (Справочник "Номенклатура" (Общие)) - 0,33

• Тепловизоры инфракрасные B7 (далее по тексту – тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
• Бесконтактная и моментальная технология обнаружения инфракрасного теплового изображения стала неотъемлемым инструментом промышленного и бытового назначения в различных областях, таких как:
• Автомобильная, нефтехимическая, машиностроительная, металлургическая, угольная промышленность – инспекция изделий при техническом контроле.
• Электроэнергетика – обнаружение высоких напряжений и электрического тока при контроле силового оборудования, трансформаторных линий и пр.
• Пожарная безопасность и ЧС – поиск срытых источников горения, мест тления и людей.
• Строительная отрасль – энергоаудит, локализация расположения систем водоснабжения и отопления, места утечки воды и тепла (т. н. “мостики холода”), особенно для систем тёплого пола, радиаторов отопления и водонагревателей.
• Поиск мелких животных в зданиях, в т. ч. контроль термитов.
