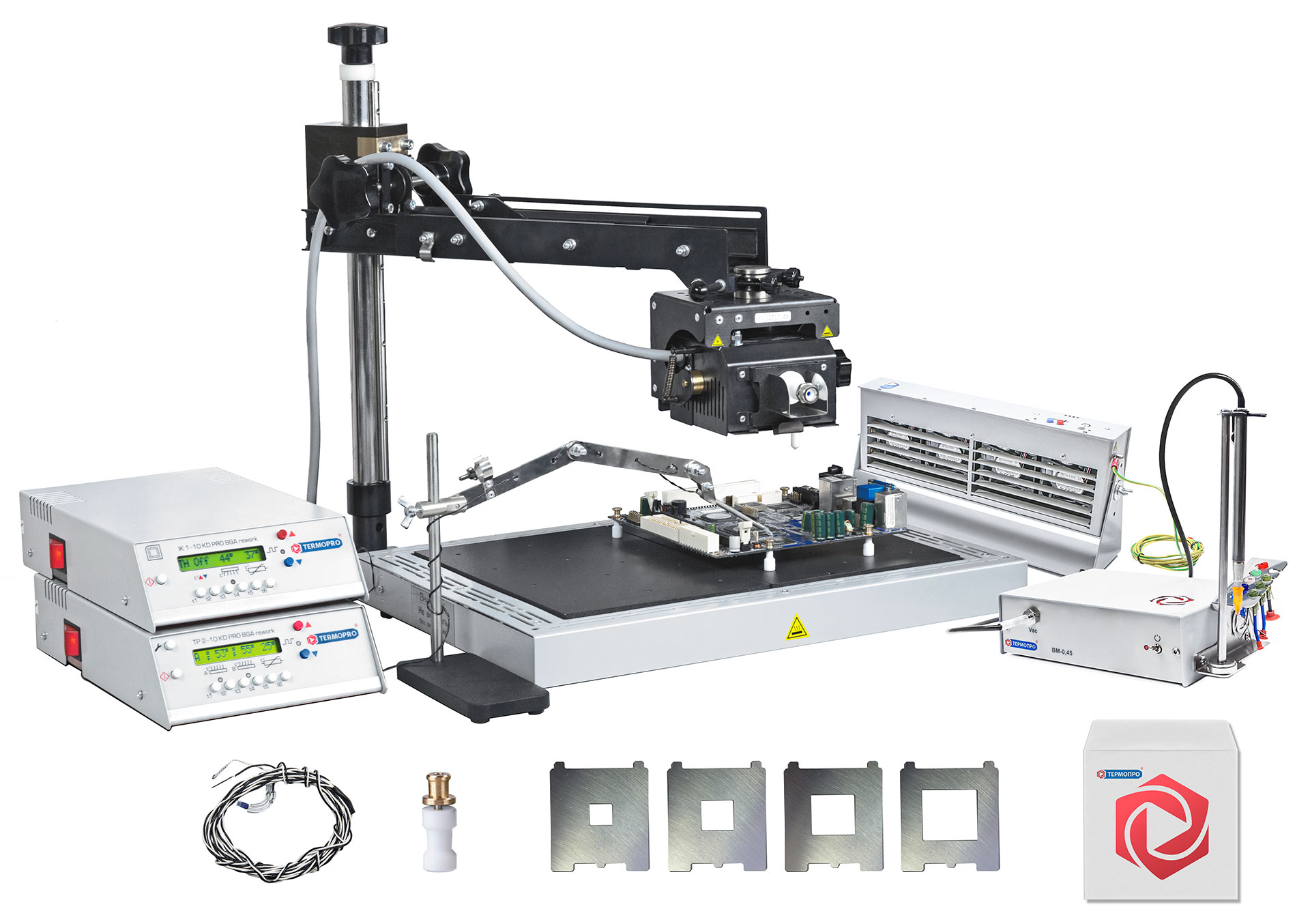

Инфракрасная паяльная станция ИК-650 ПРО ИКВ-65 комплект «КОМФОРТ»

297 675 руб.

– +

в корзину Заказать в 1 клик

Описание

Характеристики

Комплектация

ИК станция с воздушным охладителем FC-500 обеспечивает безопасное контролируемое охлаждение печатных плат в соответствии с термопрофилем. Контролируемое охлаждение, в отличии от естественного, обеспечивает формирование правильной и прочной кристаллической структуры припоя, повышая надежность электронного модуля.
ИК станция с электровакуумным пинцетом - это удобное перемещение BGA компонентов и аккуратное извлечение отпаянного компонента BGA с защитой от статики.
Вы можете подобрать индивидуальную комплектацию ИК станции дооснастив ее:
видеокамерой,
видеоустановщиком,
термостолом другого размера,
3-х канальным измерителем температуры,
рамочным держателем плат

Технические характеристики верхнего ИК нагревателя ИКВ-65 ПРО /стандарт + лазер/
Напряжение питания [В/Гц]:~220-230 / 50-60Гц
Число степеней свободы телескопического штатива: 4 перемещения - по вертикали / по горизонтали/ поворот вокруг штатива/ поворот вокруг оси верхнего нагревателя/
Номинальная мощн. [Вт] при напряжении 230В:250
Размер керамического нагревателя верхнего излучателя [мм]: 60х60
Максимальная рабочая температура [°С] при напряжении 230В: 650
Длина волны ИК излучения [мкм]: 2-10
Наличие лазерного указателя центра излучателя: да
Комплектация плоскими диафрагмами шт./[мм] (всегда в комплекте): 4/30х30, 40х40, 50х50, 60х60
Комплектация запатентованными 3D-концентраторами ИК лучей шт./[мм]: 3/ 40х40, 50х50, 60х60 /опционально/
Совместимость с терморегуляторами: ИК 1-10 КД ПРО
Технические характеристики термостола НП 34-24 ТП 2-10 АБ (или КД) ПРО
Размер рабочей поверхности термостола: 340х240 (2 независимых зоны нагрева)
Температура рабочей поверхности термостола: 350° С (максимальная)
Номинальная мощность термостола: 2800 Вт (2 зоны по 1400 Вт)
Рекомендуемые габариты печатной платы: до 350х250 мм
Максимальные габариты печатной платы: до 400х300 мм
Технические характеристики FC-500:
Номинальное напряжение питания / макс. Ток =12 В / 1А
Максимальный расход воздуха: 2,3 м³ /мин
Режим работы: непрерывный или кратковременный
Средний уровень шума не более: 40 дБа
Габаритные размеры изделия: 80х 150 х310 мм
Технические характеристики ВМ-0.45:
Насос вакуумный диафрагменный
Мощность: 5 Вт
Номинальное напряжение питания: 12 В
Достигаемое разряжение: -0,45 кгс/см (примерно 550 мбар)
Режим работы: кратковременный
Безотказная наработка не менее: 150 ч /работа насоса/
Средний уровень шума не более: 55 дБа
Габаритные размеры блока управления: 160 х 120 х 50 мм

Гарантия 3 года, на инструменты – 1 год, на расходные материалы – гарантия на проверку

ТЕРМОПРО - ЦЕНТР многофункциональное программное приложение для управления паяльной станцией ИК-650 ПРО.
ИКВ-65 ПРО подвижный штатив + верхний нагреватель со сменными диафрагмами для ограничения зоны нагрева печатной платы (сменные диафрагмы для верхнего нагревателя ИК станции ограничивают зону нагрева печатной платы (отверстия 30х30, 40х40, 50х50, 60х60 мм)).
ИК 1-10 КД ПРО терморегулятор обеспечивает управление температурой верхнего нагревателя ИК станции и контроль температуры печатной платы.
НП 34-24 ПРО двухзонный широкоформатный термостол для равномерного подогрева печатных плат. ИК станция может комплектоваться и другим термостолами серии НП и ИКТ в зависимости от задачи заказчика. При звонке менеджера можно уточнить, если нужен другой термостол.
ТП 2-10 АБ ПРО двухканальный терморегулятор обеспечивает управление температурой нагрева термостола НП 34-24 ПРО (терморегулятор может быть заменен на ТП 2-10 КД ПРО, со встроенным каналом измерения температуры платы, при желании - сообщите менеджеру о замене).
FC-500 воздушный охладитель.
ВМ 0.45 электровакуумный пинцет.
ПДШ-300 шарнирный прижим для установки термодатчика на печатную плату.
ТД-1000 внешний термодатчик для контроля температуры печатной платы при пайке BGA.
ФСМ-15, ФСК-15 (по 10 шт.) БОНУС - фторопластовые стойки для установки печатных плат на рабочую поверхность термостола ИК станции.
Комплект поставки FC-500:
Блок вентиляторов на подставке: 1 шт.
Адаптер питания ~220 / =12В 1А: 1 шт.
Кабель USB: 1 шт.
Провод заземления: 1 шт.
Комплект поставки ВМ-0.45:
Блок управления вакуумного захвата: 1 шт.
Педаль управления ножная: 1 шт.
Рукоятка с трубкой: 1 шт.
Адаптер питания 12В 1А: 1 шт.
Кронштейн - держатель рукоятки: 1 шт.
Провод заземления: 1 шт.
Насадка изогнутая ф 0,7 мм: 1 шт.
Насадка изогнутая ф 1,8 мм: 1 шт.
Насадка прямая ф 0,7 мм: 1 шт.
Насадка прямая ф 1,8 мм: 1 шт.
Насадка изогнутая ф 0,41 мм: 1 шт.
Насадка ф 0,25 мм: 1 шт.
Присоски ф5мм, ф8мм, ф13 мм: комплект
Фильтрующий материал: 1 шт.
