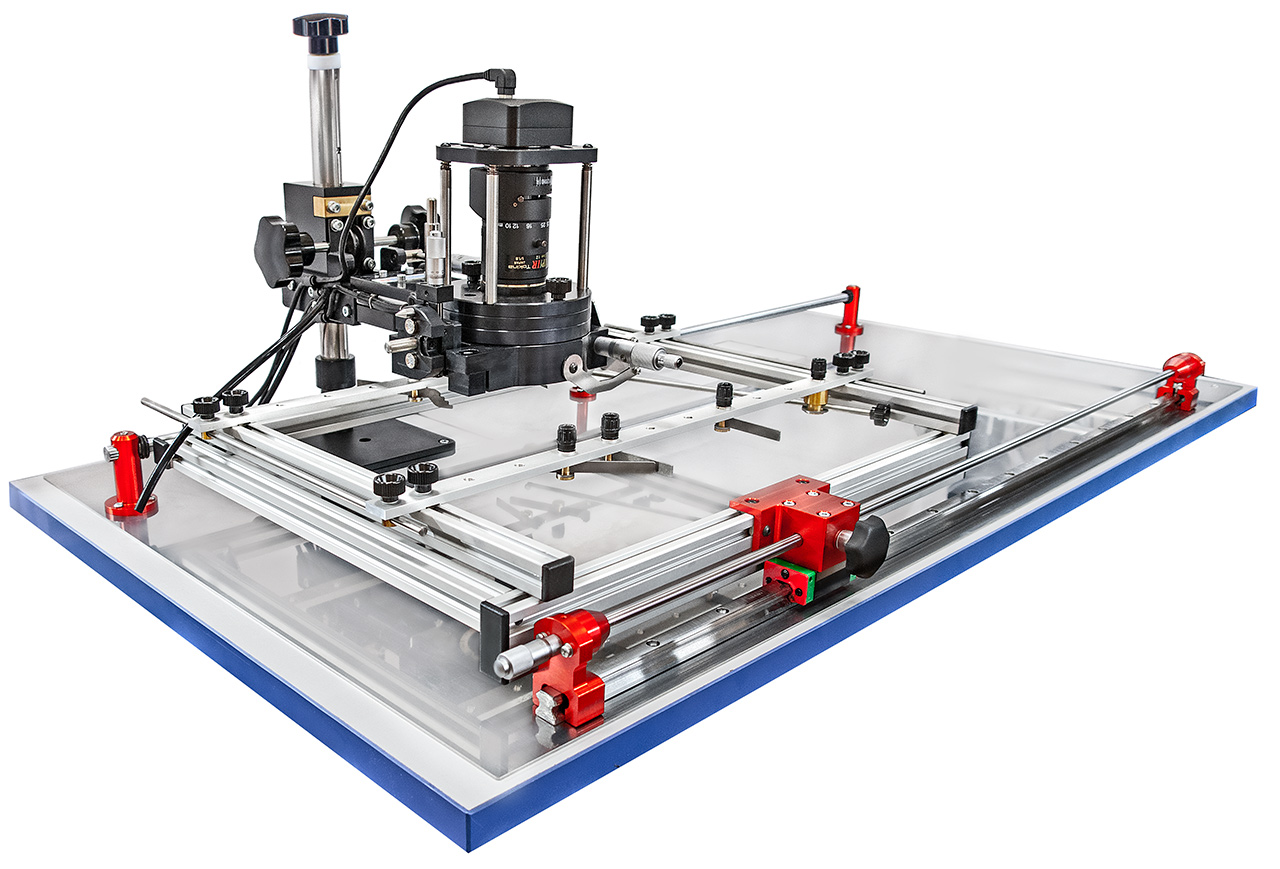

Видеоустановщик ВП-750.3

540 225 руб.

– +

в корзину Заказать в 1 клик

Описание

Характеристики

Комплектация

Применение

Ручной видеопозиционер для установки BGA и SMD компонентов.
Система видеопозиционирования позволяет точно и быстро совместить BGA и посадочное место на печатной плате.
Камера высокого разрешения, системы перемещений BGA по 4 осям с помощью микрометрических винтов и программного приложения.

Размер устанавливаемых микросхем BGA	от 5×5мм до 40×40 мм
Размер печатной платы макс.	360×300 мм
Точность отсчета перемещений по осям X Y Z	0.01 мм
Разрешение видеокамеры	2048×1536 пикс. (3.1 Мп)
Габаритные размеры изделия	1100×600×500 мм

Штатив крепежный с регулировками осей Z,У и поворота
Сменная оптическая система с видеокамерой высокого разрешения (3МП) и мегапиксельным объективом для установки чипов и BGA с размерами от 10х10 мм, до 40х40 мм.
Система юстировки с микрометрическими винтами, установленная на штативе.
Вакуумный подвес для плавного захвата и перемещения BGA (2 типоразмера)
Ручной вакуумный пинцет для подачи BGA.
Откидной столик для BGA.
Кольцевая регулируемая бестеневая подсветка на светодиодах.
Блок управления подачей вакуума и осветителем посадочного места.
Гравитационный прижим термодатчика.
Видеоприложение (с USB-ключом) на основе алгоритма с адаптивным методом сопоставления и отслеживания объектов для совмещения BGA с посадочным местом в FULLHD разрешении.
Система транспортировки печатного узла с микрометрическим перемещением по оси х.
Антистатическое основание.
USB шнур – (2 шт.)
Сетевой шнур 220 В.
Ножная педаль.
Насадки для вакуумного пинцета – (2 шт.)
Штатный ЗИП
Инструкция по эксплуатации
(технический паспорт, описание по и электронная документация)
Транспортировочный ящик

Используя программное приложение оператор рисует виртуальную реперную рамку вокруг посадочного места BGA. Чип перемещается в зону установки вакуумным пинцетом и приподнимается над платой вакуумным подвесом. Оператор вращением микровинтов производит визуальное сопоставление изображения корпуса BGA с нарисованной реперной рамкой на мониторе.
Видео установщик BGA вместе с инфракрасной станцией образует ремонтно-паяльный комплекс под управлением компьютера
